جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: کاهنده فولاد کربن
شرایط پرداخت و حمل و نقل

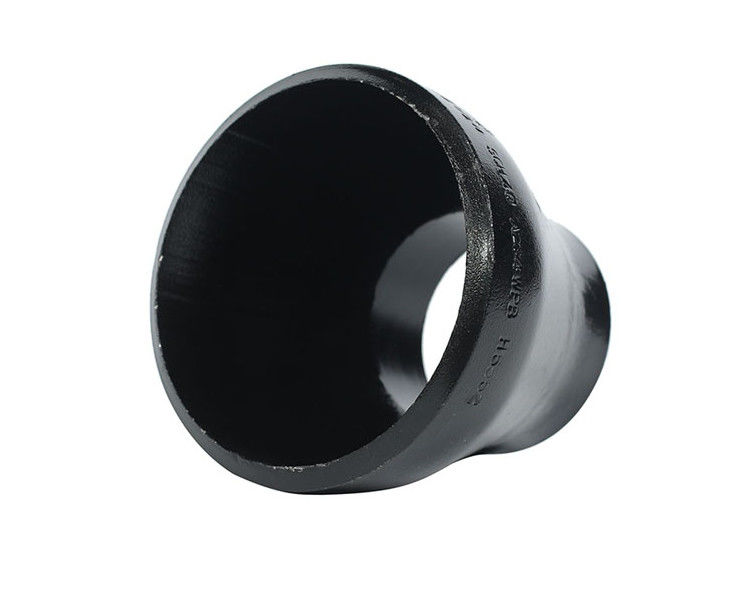

ASTM A860 WPHY56 یک درجه در مشخصات ASTM A860 است که شامل لوازم جوش با قدرت بالا، آلیاژ پایین، فولاد کربن ساخته شده است.این لوازم در درجه اول در سیستم های انتقال و توزیع گاز و روغن با فشار بالا استفاده می شود.
جزئیات مشخصات:
استاندارد: ASTM A860
درجه: WPHY56
مقدمه "WPHY" برای لوله های تولید بالا است که نشان می دهد این ماده برای استفاده در برنامه هایی که نیاز به مقاومت تولید بالا دارند، طراحی شده است.عدد "56" نشان دهنده حداقل قدرت حاصل 56 است.،000 پسی
ویژگی های کلیدی:
قدرت بالا: برای تحمل فشار بالا و استرس مکانیکی طراحی شده است.
آلیاژ کم: حاوی مقدار کمتری از عناصر آلیاژ در مقایسه با سایر فولاد های آلیاژ است که باعث می شود کمتر در برابر خوردگی آسیب ببیند اما قدرت بالایی را حفظ کند.
سفتی عالی: در دمای پایین سفتی و انعطاف پذیری خوبی را حفظ می کند که برای محیط های در معرض آب و هوای سرد ضروری است.
جوش پذیری: جوش پذیری خوب، که آن را برای سیستم های لوله پیچیده ای که نیاز به اتصال قوی و ایمن دارند مناسب می کند.
کاربردها:
لوازم جانبی ASTM A860 WPHY56 اغلب در صنایع نفت و گاز، به ویژه در سیستم های فشار بالا مانند خطوط لوله و شبکه های توزیع استفاده می شود.قدرت بالا و سختی آنها را برای حمل مواد مانند گاز طبیعی ایده آل می کند، نفت و بخار در شرایط محیط زیست چالش برانگیز.
از نظر سازگاری ، لوازم جانبی ASTM A860 WPHY56 معمولاً با لوله های خطی X56 درجه API 5L مطابقت دارند ، زیرا آنها دارای قدرت و خواص شیمیایی مشابه هستند.این اطمینان حاصل می کند که سیستم لوله کشی حفظ خواص مکانیکی یکنواخت در سراسر، بهبود یکپارچگی و عملکرد کلی آن
|
معرفی محصول
|
مواد | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 و غیره |
| استانداردهای تولید |
ASME/ANSI B169 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ایزو 3419، ایزو 5251 |
|
| ضخامت دیوار | SCH5-STD-SCH XXS و غیره | |
| قطر بیرونی |
1/2'-48' ((پوشاندن پشت، بدون در) 16' ~ 72' ((لحام) |
جوشکاری بدون سلسله
ASME B169
| اندازه اسمی | قطر بیرونی در بیول | از آخر تا آخر | |
| DN | NPS | OD1 ×OD2 | H |
| 20×15 20×10 |
3/4 × 1/2 3/4 × 3/8 |
26.7×213 26.7×171 |
38 |
| 25 × 20 25×15 |
1×3/4 1×1/2 |
33.4×267 33.4×213 |
51 |
| 32×25 32×20 32×15 |
1 1/4 × 1 1 1/4 × 3/4 1 1/4 × 1/2 |
42.۲×۳۳4 42.2×267 422×213 |
51 |
| 40×32 40×25 40×20 40×15 |
1 1/2 × 114 1 1/2 × 1 1 1/2×3/4 1 1/2 × 1/2 |
48.3×422 48.3×334 48.3×267 48.3×213 |
64 |
| 50×40 50×32 50×25 50 ×20 |
2×1 1/2 2×1 1/4 2×1 2×3 1/4 |
60.3×48.3 60.3×422 60.3×334 60.3×267 |
76 |
| 65×50 ۶۵×۴۰ ۶۵×۳۲ 65×25 |
2 1/2 × 2 2 1/2 × 1 1/2 2 1/2 × 1 1/4 2 1/2 × 1 |
73.0×603 73.0×48.3 730×42.2 73.0 ×334 |
89 |
| 80×65 80×50 80×40 80×32 |
3×2 1/2 3×2 3×1 1/2 3×1 1/4 |
88.9×73.0 88.9×603 88.9×483 88.9×422 |
89 |
| 90×80 90×65 90×50 90×40 90 ×32 |
3 1/2 × 3 3 1/2 × 2 1/2 3 1/2 × 2 3 1/2 × 1 1/2 3 1/2 × 1 1/4 |
101.6×889 101.6×730 101.6×603 101.6×483 101.6×422 |
102 |
| 100×90 100×80 100×65 100×50 100×40 |
4 × 3 1/2 4×3 4 × 2 1/2 4×2 4 × 1 1/2 |
114.3×1016 114.3×889 114.3×73.0 114.3×603 114.3×48.3 |
102 |
| 125×100 125×90 125×80 125×65 125×50 |
5×4 5×3 1/2 5×3 5×2 1/2 5 × 2 |
141.3×1143 141.3×1016 141.3×889 141.3×73.0 141.3×603 |
127 |
جوشکاری بدون سلسله
ASME B169
| اندازه اسمی | قطر بیرونی در بیول | از آخر تا آخر | |
| DN | NPS | OD1×OD2 | H |
| 150×125 150×100 150×90 150×80 150×65 |
6×5 6×4 6×3 1/2 6×3 6×2 1/2 |
168.3×1413 168.3×1143 168.3×1016 168.3×889 168.3×73.0 |
140 |
| 200×150 200×125 200×100 200×90 |
8×6 8×5 8×4 8×3 1/2 |
219.1×1683 219.1×1413 219.1×1143 219.1×1016 |
152 |
| 250×200 250×150 250×125 250×100 |
10 × 8 10×6 10×5 10×4 |
273.0×2191 273.0×1683 273.0×1413 273.0×1143 |
178 |
| 300×250 300×200 300×150 300×125 |
12×10 12 × 8 12×6 12×5 |
323.8×2730 323.8×2191 323.8×1683 323.8×1413 |
203 |
| ۳۵۰×۳۰۰ ۳۵۰ × ۲۵۰ 350×200 ۳۵۰ × ۱۵۰ |
14×12 14×10 14×8 14×6 |
355.6×3238 355.6×2730 355.6×2191 355.6×1683 |
330 |
| 400×350 400×300 400×250 400×200 400×150 |
16×14 16×12 16×10 16×8 16×6 |
406.4×3556 406.4×323.8 406.4×2730 406.4×2191 406.4×1683 |
356 |
| ۴۵۰×۴۰۰ ۴۵۰×۳۵۰ 450×300 450×250 450×200 |
18×16 18×14 18×12 18×10 18×8 |
457.0×4064 457.0×3556 457.0×3238 457.0×2730 457.0×2191 |
381 |
| 500×450 500×400 500×350 500×300 500×250 |
20×18 20×16 20×14 20×12 20×10 |
508.0×4570 508.0×4064 508.0×3556 508.0×3238 508.0×2730 |
508 |
| ۵۵۰×۵۰۰ ۵۵۰×۴۵۰ 550×400 ۵۵۰×۳۵۰ 550×300 |
۲۲ × ۲۰ 22×18 22×16 22×14 22×12 |
559.0×5080 559.0×4570 559.0×4064 559.0×3556 559.0×3238 |
508 |
| BW CONCENTRIC & اِکسنتریک کاهش دهنده ها | |||
| اندازه اسمی | قطر بیرونی در بیول | از آخر تا آخر | |
| DN | NPS | OD1x OD2 | H |
| 600×550 600×500 600×450 600×400 600×350 600×300 |
24×22 24×20 24×18 24×16 24×14 24×12 |
610.0×5590 610.0×5080 610.0×4570 610.0×4064 610.0×3556 610.0×3238 |
508 |
| ۶۵۰×۶۰۰ ۶۵۰×۵۵۰ ۶۵۰×۵۰۰ ۶۵۰×۴۵۰ ۶۵۰×۴۰۰ ۶۵۰×۳۵۰ |
26×24 26×22 26×20 26×18 26×16 26×14 |
660.0×6100 6600×5590 660.0 × 5080 660.0×4570 660.0×4064 660.0×3556 |
610 |
| 700×650 700×600 700×550 700×500 700×450 700×400 700×350 |
28×26 28×24 28×22 28×20 28×18 28×16 28×14 |
711.0×6600 711.0×6100 711.0×5590 711.0×5080 711.0×4570 711.0×4064 711.0×3556 |
610 |
| ۷۵۰×۷۰۰ 750×650 ۷۵۰×۶۰۰ ۷۵۰×۵۵۰ 750×500 ۷۵۰×۴۵۰ ۷۵۰×۴۰۰ ۷۵۰×۳۵۰ |
30×28 30×26 30×24 30×22 30×20 30×18 30×16 30×14 |
762.0×7110 762.0×6600 762.0×6100 762.0×5590 762.0×5080 762.0×4570 762.0×4064 762.0×3556 |
610 |
| 800×750 800×700 800×650 800×600 800×550 800×500 |
32×30 32×28 32×26 32×24 32×22 32×20 |
813.0×7620 813.0×7110 813.0×6600 813.0×6100 813.0×5590 813.0×5080 |
610 |
| 850×800 850×750 850×700 850×650 850×600 850×550 |
۳۴×۳۲ 34×30 34×28 34×26 34×24 34×22 |
8640×8130 864.0×7620 864.0×7110 864.0×6600 864.0×6100 864.0×5590 |
610 |
| 900×850 900×800 900×750 900×700 900×650 900×600 900×550 |
36×34 36×32 36×30 36×28 36×26 36×24 36×22 |
914.0×8640 914.0×8130 914.0×7620 914.0×7110 914.0×6600 914.0×6100 914.0×5590 |
610 |
| 950×900 950×850 950×800 950×750 950×700 950×650 950 × 600 |
38×36 38×34 38 ×32 38×30 38×28 38×26 38×24 |
9650×9140 965.0×8640 965.0×8130 965.0×7620 965.0×7110 965.0×6600 965.0×6100 |
610 |
| 1000×950 1000×900 1000×850 1000×800 1000×750 1000×700 |
40×38 40×36 40×34 40×32 40×30 40×28 |
1016.0×9650 1016.0×9140 1016.0×8640 1016.0×8130 1016.0×7620 1016.0×7110 |
610 |
| 1050×1000 1050×950 1050×900 1050×850 1050×800 1050×750 1050×700 |
42×40 42×38 42×36 42×34 42×32 42×30 42×28 |
1067.0×10160 1067.0×9650 1067.0×9140 1067.0×8640 1067.0×8130 1067.0×7620 1067.0×7110 |
610 |
| 1100×1050 1100×1000 1100×950 1100×900 1100×850 1100×800 |
44×42 44×40 44×38 44×36 44×34 44×32 |
1118.0×10670 1118.0×10160 1118.0×9650 1118.0×9140 1118.0×8640 1118.0×8130 |
610 |
| 1150×1100 1150×1050 1150×1000 1150×950 1150×900 1150×850 |
۴۶×۴۴ ۴۶×۴۲ ۴۶×۴۰ ۴۶×۳۸ ۴۶×۳۶ ۴۶×۳۴ |
1168.0×11180 1168.0×10670 1168.0×10160 1168.0×9650 1168.0×9140 1168.0×8640 |
711 |
| 1200×1150 1200×1100 1200×1050 ۱۲۰۰×۱۰۰۰ ۱۲۰۰×۹۵۰ 1200×900 |
48×46 48×44 48×42 48×40 48×38 48×36 |
1219.0×11680 1219.0×11180 1219.0×10670 1219.0×10160 1219.0×9650 1219.0×9140 |
711 |
| 1300×1200 1300×1150 1300×1100 1300×1050 1300×1000 |
52×48 52×46 52×44 52×42 52×40 |
1321.0×12190 1321.0×11680 1321.0×11180 1321.0×10670 1321.0×10160 |
711 |
| 1400×1300 1400×1200 1400×1100 1400×1000 |
56×52 56×48 56×44 56×40 |
1422.0×13210 1422.0×12190 1422.0×11180 1422.0×10160 |
711 |
| 1500×1400 1500×1300 1500×1200 1500×1100 |
60×56 60×52 60×48 60×44 |
1524.0×14220 1524.0×13210 1524.0×12190 1524.0×11180 |
711 |
|
يادداشت: l علاوه بر ASME، استاندارد اروپایی EN، استاندارد آلمانی DIN، استاندارد ژاپنی (JIS) و غیره نیز استفاده می شود.
|
|||
