جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: 90° آرنج از فولاد ضد زنگ
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 3000 تن در ماه
مواد: |
فولاد ضد زنگ |
زاویه: |
90 درجه |
ضخامت دیوار: |
Sch5s-Sch160s |
اندازه بدون درز: |
1/2''-48'' |
اندازه جوش: |
16''~110'' |
مواد: |
فولاد ضد زنگ |
زاویه: |
90 درجه |
ضخامت دیوار: |
Sch5s-Sch160s |
اندازه بدون درز: |
1/2''-48'' |
اندازه جوش: |
16''~110'' |

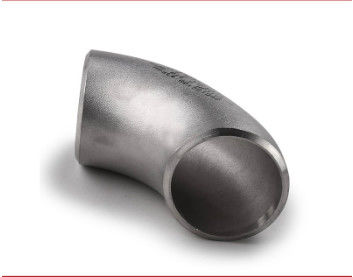

یک آرنج از فولاد ضد زنگ 90 درجه یک نوع تکیه است که عمدتاً در تاسیسات خط لوله برای اتصال در خم ها در خط لوله استفاده می شود.برای اتصال دو لوله با قطر نامی یکسان یا متفاوت استفاده می شود، اجازه می دهد تا خط لوله 90 درجه را انجام دهد.
آرنج های فولاد ضد زنگ را می توان به آرنج های قطر مساوی و آرنج های کوچک کننده طبقه بندی کرد. آرنج های قطر مساوی برای اتصال لوله هایی با قطر بیرونی یکسان استفاده می شود.در حالی که کاهش آرنج استفاده می شود برای اتصال لوله با قطر های خارجی مختلف.
|
معرفی محصول
|
مواد | ASTM A403 WP304,A403 WP304L;A403 WP316,A403 WP316L,A403 WP321 ؛A182 F304,304L316،316L،904L |
| استانداردهای تولید |
ASME/ANSI B169، MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ایزو 3419، ایزو 5251 |
|
| ضخامت دیوار | SCH5-STD-SCH XXS و غیره | |
| قطر بیرونی |
1/2'-48' ((پوشاندن پشت، بدون در) 16' ~ 110' ((لحام) |
ASME B169
| اندازه اسمی | قطر بیرونی در بیول | از وسط تا انتها | ||
| 90 درجه آرنج | ||||
| DN | NPS | OD | A | |
| LR | SR | |||
| 15 20 25 |
1/2 سه چهارم 1 |
21.3 26.7 33.4 |
38 38 38 |
25 |
| 32 40 50 |
۱۱/۴ ۱/۲ 2 |
42.2 48.3 60.3 |
48 57 76 |
32 38 51 |
| 65 80 90 100 |
2 1/2 3 سه و نیم 4 |
73.0 88.9 101.6 114.3 |
95 114 133 152 |
64 76 89 102 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
190 229 305 |
127 152 203 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
381 457 533 |
254 305 356 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
610 686 762 |
406 457 508 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
838 914 991 |
559 610 660 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
1067 1143 1219 |
711 762 813 |
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
1295 1372 1448 |
864 914 965 |
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
1524 1600 1676 |
1016 1067 1118 |
| 1150 1200 1300 |
46 48 52 |
1168.0 1219.0 1321.0 |
1753 1829 1981 |
1168 1219 1321 |
| 1400 1500 1600 |
56 60 64 |
1422.0 1524.0 1626.0 |
2134 2286 2438 |
1422 1524 1626 |
| 1700 1800 1900 2000 |
68 72 76 80 |
1727.0 1829.0 1930.0 2032.0 |
2591 2743 2896 3048 |
1727 1829 1930 2032 |
|
