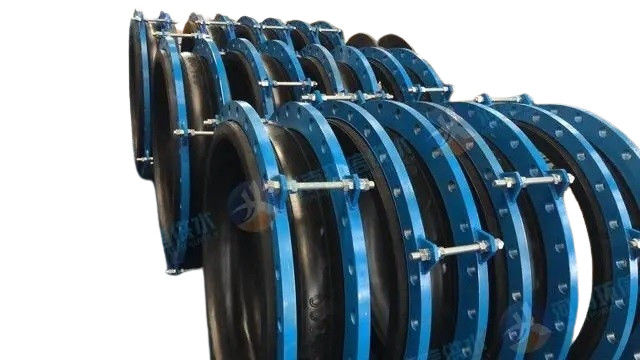

فولاد ضد زنگ 304 فلانج لاستیک گسترش مفصل تک توپ لاستیک گسترش bellows

فولاد ضد زنگ 304 فلنج واحد توپ لاستیکی مفصل گسترش

1. مفاصل کشش (کمپانساتورها)

• مقدمه

مفاصل انبساط، که به عنوان جبران کننده نیز شناخته می شوند، اجزای یکپارچه ای هستند که شامل یک یا چند نطفه، اتصال دهنده، پشتیبان، فلنج و لوله هستند.آنها در سازه های انعطاف پذیر مانند پوسته ظرف یا لوله کشی نصب شده اند تا از استرس های اضافی ناشی از نوسانات دمایی و لرزش های مکانیکی جلوگیری کنندبا استفاده از انبساط و انقباض نطفه ها، آنها تغییرات ابعادی را در لوله ها، لوله ها، ظروف و غیره، ناشی از تغییرات حرارتی یا جبران تغییرات محوری، جانبی،,علاوه بر این، آنها به اهداف مانند کاهش صدا و ارتعاش و پشتیبانی از سیستم های تامین گرما خدمت می کنند.

برای جلوگیری از تغییر شکل و یا آسیب به لوله های گرمایش از گسترش حرارتی یا استرس درجه حرارت، جبران کننده ها برای جبران گسترش حرارتی بسیار مهم هستند.کاهش فشار بر روی دیواره های خط لوله و فشار بر روی دریچه ها یا سازه های پشتیبانبه خاطر خواص انعطاف پذیر خود که اجازه گسترش و انقباض آزاد را می دهد، مفاصل گسترش قابلیت اطمینان، عملکرد بالا و فشرده سازی را ارائه می دهند.که باعث می شود آنها در مهندسی شیمی شایع باشند، متالورژی، انرژی هسته ای و زمینه های مشابه.

مفاصل گسترش در اشکال مختلفی وجود دارد. در ظروف، مفاصل گسترش U شکل غالب هستند، و سپس مفاصل Ω شکل و C شکل. در خط لوله،آنها توسط جبران ساختاری به دسته بندی جهانی تقسیم می شوند.، فشار متعادل، محور و مفاصل گسترش گیمبال.

• طبقه بندی

• مواد ویژه

فولاد ضد زنگ فوق austenitic:254SMO,904L,AL6XN

فولاد ضد زنگ دوگانه:2205 فولاد دو فاز(S31803)

فولاد آلیاژ مبتنی بر نیکل:INCOLOY800/800H/800HT/840/825،INCONEL600/601/690/625/X-750

آلیاژ Hastelloy C-276/C-22/X,MONEL400/K500

نیکل خالص:N4,N6 ((Ni200,Ni201)

صفحه تیتانیوم برای چاپ:GR1,GR2,TA1,TA2

فولاد ضد زنگ آستنیتیک:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

​

2مفاصل کششی لاستیکی

• مقدمه:

مفاصل کشش لاستیکی معمولاً دارای عناصر جبران موج صاف هستند که توسط فلنج های لاستیکی در هر دو سر و فلنج های فلزی تکمیل می شوند.فلز فلز معمولا استفاده می شودسطح عنصر تعویض شامل لاستیک است که لایه داخلی آن شامل چندین لایه از فیبر تقویت شده یا نوار فولاد با تقویت سیم با هم بافت شده است.این لایه های تقویت شده به فلنج های لاستیکی در هر دو انتهای گسترش می یابد، با یک اسکلت سیم فولادی قوی که در داخل فلنج ها قرار دارد.

به طور خاص، مفاصل کشش لاستیکی قابلیت های قابل توجهی برای جبران جابجایی را ارائه می دهند، جابجایی محوری، جانبی و زاویه ای را در بر می گیرند. آنها دارای کاهش سر و صدا، خنک کننده لرزش،و برخی از خواص مقاوم در برابر خوردگیبا ویژگی هایی مانند مقاومت در برابر فشار بالا، انعطاف پذیری، ظرفیت جابجایی بزرگ، کاهش ارتعاش و نویز موثر و نصب ساده،آنها کاربرد گسترده ای در تامین آب و تخلیه پیدا می کنند، سیستم های هوا و هوایی، حفاظت از آتش، کمپرسور، ساخت کاغذ، داروسازی، دریایی، پمپ و سیستم های لوله کشی فن.

دستورالعمل های انتخاب

• دستورالعمل انتخاب مفاصل لاستیکی انعطاف پذیر:

مفاصل لاستیکی به طور کلی برای دما در محدوده -20 °C تا 70 °C مناسب هستند، با توانایی مقاومت در برابر دماهای لحظه ای تا 115 °C و کار در محدوده 70 °C تا 115 °C.در سناریوهایی که مفاصل لاستیکی متصل به فلنج تحت فشار و دماهای کاری بالا قرار می گیرند (با قطر بیش از 200 و دما بیش از 70 °C)، در حالی که فشار های عملیاتی بیش از 1.5MPa است، توصیه می شود که از مفاصل لاستیکی فلنج مجهز به دستگاه های محدود کننده استفاده شود.

در هنگام نصب مفاصل لاستیکی متصل به فلنج، اطمینان حاصل کنید که پیچ های متصل به فلنج از داخل فلنج به سمت هر دو سر پیچ شده اند.که با شاشه ها یا شاشه های بهار متقاطع می شوند. پیچ ها را به صورت قطری به صورت مرحله ای محکم کنید.

در مورد مفاصل لاستیکی که از طریق چرخش های اتحادیه متصل می شوند، ضروری است که چرخش های اتحادیه را در هر دو طرف در طول نصب جایگزین نکنید تا از نشت یا آسیب محصول جلوگیری شود.

• مزایا:

مفاصل کشش لاستیکی دارای عملکرد فوق العاده بالا، قابلیت اطمینان و عمر خدمت هستند و در نتیجه ایمنی کارخانه و یکپارچگی مکانیکی تجهیزات را بهبود می بخشند.با وارد کردن محصولات طراحی شده ویژه به سیستم های لوله کشی سخت، مفاصل کشش لاستیکی می توانند: جابجایی را کاهش دهند/استقرار حرارتی را بهبود بخشند/تغییرات حرارتی، فشار بار، نوسانات فشار پمپ را آزاد کنند،فشارهای سیستم ناشی از فرسایش رسوب/ کاهش سر و صدا مکانیکی/ جبران سانتریفیوژ/ حذف الکترولیز بین فلزات مختلف.
