جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: جبران کننده لاستیکی
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، L/C، T/T، Western Union، MoneyGram
قابلیت ارائه: 30000 قطعه در ماه
تعداد موج نامحدود، طول: |
<=3000 میلی متر |
زمان خستگی: |
>=10000 بار |
درجه بندی فشار: |
PN0.25-2.5MPa |
دمای کار: |
<= 220°C |
اندازه های موجود: |
DN25-DN3000mm |
ارتباط: |
فلنج |
تعداد موج نامحدود، طول: |
<=3000 میلی متر |
زمان خستگی: |
>=10000 بار |
درجه بندی فشار: |
PN0.25-2.5MPa |
دمای کار: |
<= 220°C |
اندازه های موجود: |
DN25-DN3000mm |
ارتباط: |
فلنج |

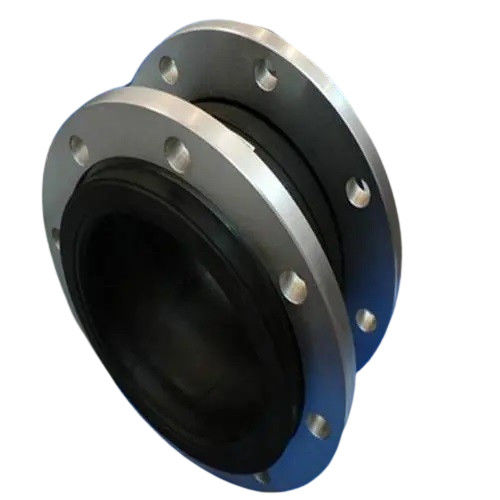

اتصال انعطاف پذیر فلانژ اتصال تک کره EPDM NBR SBR Csm Neoprene Hypalon Gum Compensator Expansion Joint
مفاصل گسترش (کمپانساتورها)
مفاصل گسترش، که به عنوان جبران کننده نیز شناخته می شوند، قطعات جدایی ناپذیر در کاربردهای صنعتی هستند. آنها عمدتاً از یک یا چند نطفه (عناصر لاستیکی) همراه با اتصال دهنده های نهایی، پشتیبانی ها،فلنج هااین سازه های انعطاف پذیر برای نصب بر روی پوسته کشتی یا لوله کشی طراحی شده اند.جبران موثر فشار ناشی از نوسانات دمایی و لرزش های مکانیکی.
با استفاده از قابلیت های انبساط و انقباض نطفه ها، این تعادل کننده ها تغییرات ابعادی در خط لوله ها، لوله ها،و رگ های ناشی از گسترش و انقباض حرارتیآنها همچنین جابجایی محوری، جانبی و زاویه ای را کاهش می دهند، که آنها را در سیستم های کاهش سر و صدای و ارتعاش و همچنین شبکه های تامین گرما ارزشمند می کند.
هنگامی که لوله های گرمایش تحت گسترش حرارتی یا استرس دمایی قرار می گیرند، جبران کننده ها نقش مهمی در جلوگیری از تغییر شکل یا آسیب دارند.آنها فشار بر روی دیواره های لوله را کاهش می دهند و نیروهای موثر بر دریچه ها یا سازه های پشتیبانی را به حداقل می رسانند..
به دلیل ماهیت انعطاف پذیر و توانایی گسترش و انقباض آزاد، مفاصل گسترش دهنده عملکرد قابل اعتماد، عملکرد برتر و طراحی جمع و جور را ارائه می دهند.آنها به طور گسترده ای در صنایع مختلف مانند مهندسی شیمی استفاده می شوند.، فلزات، انرژی هسته ای و بیشتر.
هنگامی که به برنامه های کاربردی ظرف می رسد، مفاصل گسترش U-shaped رایج ترین شکل نطفه استفاده می شود، و سپس مفاصل Ω-shaped و C-shaped.آنها بر اساس جبران ساختاری به مفاصل گسترش جهانی طبقه بندی می شوند، مفاصل گسترش فشار متعادل، مفاصل گسترش محور و مفاصل گسترش گیمبال.
| ماده اصلی | طبقه بندی | توضیحات |
| مفصل گسترش فلزی | مفصل گسترش آرنج | خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود. |
|
مفصل کشش بلوز
|
مفصل گسترش نطفه یک مفصل گسترش ساخته شده از نطفه فلزی است. این می تواند در امتداد جهت محوری لوله گسترش یابد و انقباض یابد و همچنین اجازه می دهد مقدار کمی خم شود.برای جلوگیری از تجاوز از مبلغ مجاز جبران خسارت، میله های محافظ یا حلقه ها در هر دو انتهای نطفه نصب می شوند و پشتیبانی های راهنما در هر دو انتهای لوله های متصل نصب می شوند. همچنین مفاصل گسترش زاویه ای و جانبی وجود دارد،که می تواند برای جبران تغییر شکل چرخش و تغییر شکل جانبی لوله کشی استفاده شودمزایای این مفاصل گسترش دهنده صرفه جویی در فضا، صرفه جویی در مواد، استاندارد سازی آسان و تولید انبوه است، اما معایب نسبتا کوتاه مدت است.مفاصل گسترش Bellows به طور کلی در خط لوله های کوتاه با دمای پایین و فشار استفاده می شودبا بهبود تکنولوژی تولید نطفه، دامنه کاربرد این نوع مفصل گسترش در حال گسترش است. در حال حاضر،مفاصل گسترش بادکنک می تواند در سیستم های لوله با فشار حداکثر 6 مورد استفاده قرار گیرد..0 MPa | |
| مفصل کششی نوع اسلیپ | مفصل کشش نوع اسلیپ دارای آستین های داخلی و خارجی است که اجازه حرکت محوری نسبی را می دهد و با یک جعبه پر کردن برای حفظ تراز بندی بسته شده است.آن را برای گسترش محوری و چرخش در خط لوله در هر زاویه جبران. با یک طراحی جمع و جور و قابلیت جبران قابل توجهی، مناسب برای آب داغ، بخار و رسانه های چربی است.لغزاندن آستین به سمت بیرونی اجازه می دهد تا برای تعویض گسترش حرارتیمجهز به یک مهر و موم پویا با کارایی بالا، آستین داخلی به طور یکپارچه داخل پوسته حرکت می کند، و مهر و موم موثر برای هر خط لوله را تضمین می کند.مهر و موم در برابر دماهای بالا مقاومت می کند، خوردگی و پیری، با محدوده دمای قابل استفاده از -40 تا 150 درجه سانتیگراد، قابل گسترش به 350 درجه سانتیگراد در شرایط تخصصی.ارائه قابلیت های جامع برای برنامه های لوله کشی. | |
| مفاصل غیر فلزی | مفصل کشش لاستیکی | از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست. |
| مفصل گسترش پارچه | مفصل گسترش پارچه عمدتاً از پارچه فیبر ، لاستیک و سایر مواد مقاوم در برابر دمای بالا ساخته شده است. این می تواند لرزش و تغییر شکل فن ها و لوله ها را جبران کند.مفاصل گسترش پارچه می توانند محوری را جبران کنند، محصولات جانبی و زاویه ای، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش سر و صدا، کاهش ارتعاش و غیره.آن را به ویژه مناسب برای لوله های انفجار داغ و دود و گرد و غبار لوله نیروگاهپارچه فیبر تعویض کننده غیر فلزی و پنبه عایق خود دارای عملکرد جذب صدا و عایق لرزش هستند.بنابراین آنها می توانند به طور موثر کاهش صدا و لرزش دیگساختار ساده، وزن کم و نگهداری آسان |
در اینجا یک لیست مختصر از فولاد های ضد زنگ و آلیاژ های مختلف است:
فولاد ضد زنگ فوق آستنیتی:
- 254SMO
-904L
-آل6 ايكس ان
فولاد ضد زنگ دوگانه:
- 2205 فولاد دو فاز (S31803)
فولاد آلیاژ مبتنی بر نیکل:
- انکولو 800/800H/800HT/840/825
- INCONEL 600/601/690/625/X-750
آلیاژ هستلوئی:
-C-276
-سي 22
- ایکس
- مونل 400/K500
نیکل خالص:
- N4
- N6 (Ni200، Ni201)
صفحه تیتانیوم برای چاپ:
- GR1
- GR2
- TA1
- TA2
فولاد ضد زنگ استنیتیک:
- SUS304
- SUS304L
- SUS316
- SUS316L
- SUS310S
-SUS321
- SUS316Ti
