جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: آرنج 90 درجه
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 3000 تن در ماه
عملکرد: |
تغییر جهت خط لوله |
مواد: |
فولاد کربن / فولاد آلیاژی / فولاد ضد زنگ |
شعاع خم: |
LR و SR |
عملکرد: |
تغییر جهت خط لوله |
مواد: |
فولاد کربن / فولاد آلیاژی / فولاد ضد زنگ |
شعاع خم: |
LR و SR |

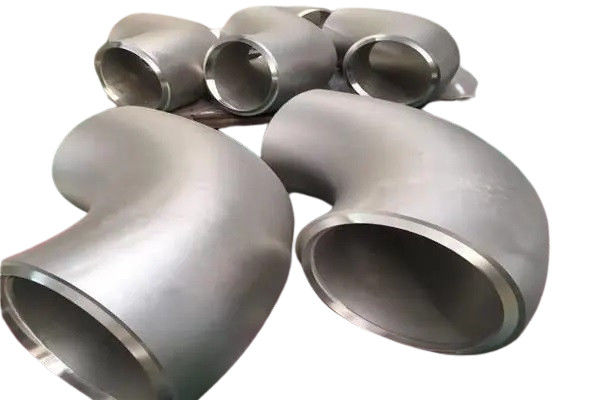

آرنج 90 درجه رایج ترین نوع آرنج در نصب خط لوله است که برای تغییر جهت سیستم های لوله کشی استفاده می شود.آرنج های 90 درجه بر اساس شعاع خم شدن آنها به آرنج های شعاع بلند (LR) و آرنج های شعاع کوتاه (SR) طبقه بندی می شوندسایر انواع رایج آرنج که در ساخت لوله های مایع استفاده می شود شامل آرنج های 45 درجه و 180 درجه است.شرکت ما همچنین می تواند دیگر آرنج های غیر استاندارد را با توجه به نیازهای خاص پروژه سفارشی کند.
آرنج 90 درجه رایج ترین نوع آرنج در نصب خط لوله است که برای تغییر جهت سیستم خط لوله کار می کند. آرنج های جوش بلت، ساخته شده از دو صفحه فولادی جوش،به طور کلی برای آرنج های قطر بزرگ از طریق تکنیک های جوشکاری پشت استفاده می شودبنابراین، برای اهداف صنعتی، آرنج هایی با قطر 600 میلی متر و بالاتر معمولا با استفاده از جوشاندن پشت ساخته می شوند.بُت جوش 90 ° آرنج می تواند به آرنج شعاع طولانی (LR) و آرنج شعاع کوتاه (SR) طبقه بندی شود. دیگر انواع رایج آرنج مورد استفاده در ساخت لوله مایع شامل آرنج 45 درجه و آرنج 180 درجه است. شرکت ما همچنین می تواند آرنج های غیر استاندارد دیگر را بر اساس نیازهای پروژه سفارشی کند.
استاندارد آمریکایی ANSI/ASME B169 آرنج به آرنج های ساخته شده با توجه به استانداردهای موسسه استاندارد ملی آمریکا (ANSI) و انجمن مهندسین مکانیک آمریکا (ASME) اشاره دارداستانداردهای ASME، شامل بسیاری از استانداردهای ANSI، طیف گسترده ای از زمینه های صنعتی از جمله مواد، پردازش، تکنیک ها، آزمایش و غیره را پوشش می دهد.
اتصال اجزای آرنج عمدتاً از طریق فرآیندهای جوش حاصل می شود. برای اطمینان از کیفیت بالا، انتهای آرنج ها با یک شیب خاص و اندازه لبه،که مهم و به شدت کنترل شده اند.ساخت سطح آرنج ها با ساخت لوله ها تفاوت قابل توجهی ندارد.
اجزای موجود در آرنج ها نیاز به درمان مجدد سطح دارند، که در آن لایه های داخلی و خارجی اکسید شده به طور یکنواخت با رنگ ضد زنگ با استفاده از تکنیک های اسپری پوشانده می شوند.این برای تسهیل حمل و نقل ضروری است، تسهیل صادرات بین المللی، و کاهش فرسایش محصولات، که آن را به یک مرحله حیاتی در فرآیند تولید تبدیل می کند.
در سیستم های لوله کشی ، لوازم جوش بُت قطعات لوله کشی تحت فشار هستند که در صنایع پتروشیمی ، برق و سایر صنایع برای تغییر جهت یا قطر لوله ، لوله های شاخه ،و ارتباط خاصي برقرار ميکنناین لوازم، که از طریق جوش به لوله متصل می شوند، به ویژه برای لوله های طولانی که نیاز به جداسازی مکرر ندارند مناسب هستند.به دلیل تغییر جهت جریان و منطقه برش متقابل در محل نصب، این قطعات تحت شرایط استرس داخلی و خارجی پیچیده قرار می گیرند و کیفیت لوازم جانبی به طور مستقیم بر عملکرد ایمن و پایدار کل سیستم لوله کشی تأثیر می گذارد.انواع مختلفی از محصولات در دسترس هستندتمام محصولات ما با استانداردهای ASTM A403 و ASTM A234 مطابقت دارند.لوازم جوش بلت عمدتا در بخش هایی مانند پتروشیمی استفاده می شود، مراقبت های بهداشتی، برق، هوافضا، نظامی، حفاظت از آتش، فلزات سازی، کشتی سازی، گاز طبیعی، انرژی هسته ای و حفاظت از محیط زیست که نیاز به خط لوله با فشار بالا دارند،تجهیزات با اندازه دقیقو سایر کاربردهای فشار بالا.
|
معرفی محصول
|
مواد فولاد کربن | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 و غیره |
| مواد فولاد ضد زنگ | ASTM A403 WP304,A403 WP304L;A403 WP316,A403 WP316L,A403 WP321 ؛A182 F304,304L316۳۱۶L، ۹۰۴L و غیره | |
| مواد فلز آلیاژ |
ASTM A234 WP1,ASTM A234 WP5,ASTM A234 WP9,ASTM A234 WP11,ASTM A234 WP22,ASTM A234 WP91,WP92 A335 P11/ P91/ P92 ASTM A182 F5,ASTM A182 F9,ASTM A182 F11,ASTM A182 F22,ASTM A182 F91 و غیره |
|
| استانداردهای تولید |
ASME/ANSI B169 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ایزو 3419، ایزو 5251 |
|
| ضخامت دیوار | SCH5-STD-SCHXXS و غیره | |
| قطر بیرونی |
1/2'-48' ((پوشاندن پشت، بدون در) 16' ~ 72' ((لحام) |
BW 90°LR/SR EIbow
| اندازه اسمی | قطر بیرونی در بیول | از وسط تا انتها | ||
| 90° آرنج | ||||
| DN | NPS | OD | A | |
| LR | SR | |||
| 15 | 1/2 | 21.3 | 38 | - |
| 20 | سه چهارم | 26.7 | 38 | - |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1 1/4 | 42.2 | 48 | 32 |
| 40 | 1 1/2 | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2 1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | سه و نیم | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 400 | 16 | 406.4 | 610 | 406 |
| 450 | 18 | 457.0 | 686 | 457 |
| 500 | 20 | 508.0 | 762 | 508 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1448 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
| 1300 | 52 | 1321.0 | 1981 | 1321 |
| 1400 | 56 | 1422.0 | 2134 | 1422 |
| 1500 | 60 | 1524.0 | 2286 | 1524 |
| 1600 | 64 | 1626.0 | 2438 | 1626 |
| 1700 | 68 | 1727.0 | 2591 | 1727 |
| 1800 | 72 | 1829.0 | 2743 | 1829 |
| 1900 | 76 | 1930.0 | 2896 | 1930 |
| 2000 | 80 | 2032.0 | 3048 | 2032 |
يادداشت:
u علاوه بر ASME، استاندارد اروپایی EN، استاندارد آلمانی DIN، استاندارد ژاپنی (JIS) و غیره نیز استفاده می شود.
u آرنج با NPS بالاتر از 80 باید بر اساس نیازهای خاص مشتری سفارشی شود.
