جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: 180° آرنج از فولاد کربن
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 3000 تن در ماه
مواد: |
فولاد کربن |
زاویه: |
180 درجه |
ضخامت دیوار: |
SCH5-STD-SCH XXS و غیره |
قطر خارج: |
1/2'-24' ((سوخته شدن پشت، بدون خیاط) 16'~ 72' ((سوخته شدن) |
سبک: |
LR/SR آرنج |
مواد: |
فولاد کربن |
زاویه: |
180 درجه |
ضخامت دیوار: |
SCH5-STD-SCH XXS و غیره |
قطر خارج: |
1/2'-24' ((سوخته شدن پشت، بدون خیاط) 16'~ 72' ((سوخته شدن) |
سبک: |
LR/SR آرنج |

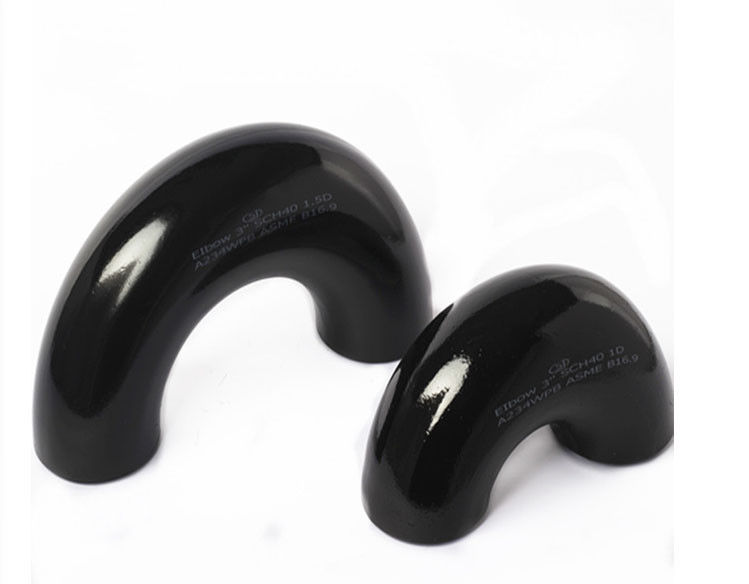

بر اساس شعاع انحرافی آرنج های فولاد کربن، آنها را می توان به آرنج های شعاع طولانی و آرنج های شعاع کوتاه تقسیم کرد. یک آرنج شعاع طولانی به این معنی است که شعاع انحرافی آن برابر با 1 است.5 برابر قطر بیرونی لوله، یعنی R=1.5D. یک شعاع کوتاه آرنج به این معنی است که شعاع خم آن برابر با قطر بیرونی لوله است، یعنی R=1.0D (D قطر آرنج را نشان می دهد،و R شعاع انحرافی را نشان می دهدD همچنین می تواند به صورت چندگانه بیان شود.)
هنگامی که طبق فشار طبقه بندی می شوند، حدود هفتده نوع وجود دارد که با استانداردهای لوله آمریکایی یکسان است. این موارد شامل: Sch5s، Sch10s، Sch10، Sch20، Sch30، Sch40s، STD، Sch40،Sch60، Sch80s ، XS ، Sch80 ، Sch100 ، Sch120 ، Sch140 ، Sch160 ، و XXS ، که STD و XS رایج ترین آنها هستند.
با توجه به زاویه آرنج، آرنج 45 درجه، آرنج 90 درجه و آرنج 180 درجه وجود دارد.
|
معرفی محصول
|
مواد | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 و غیره |
| استانداردهای تولید |
ASME/ANSI B169 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ایزو 3419، ایزو 5251 |
|
| ضخامت دیوار | SCH5-STD-SCH XXS و غیره | |
| قطر بیرونی |
1/2'-48' ((پوشاندن پشت، بدون در) 16' ~ 110' ((لحام) |
ASME B169
| اندازه اسمی | قطر بیرونی در بیول | مرکز به مرکز | پشت سر هم | |||
| 180 درجه بازگشت | ||||||
| DN | NPS | OD | اوه | K | ||
| LR | SR | LR | SR | |||
| 15 20 25 |
1/2 سه چهارم 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
1 1/4 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
2 1/2 3 سه و نیم 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
