جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: پارچه های فیبر غیر فلزی
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 30000 قطعه در ماه
پشتیبانی سفارشی: |
OEM، ODM |
ارتباط: |
اتصال فلنج یا گرفتن |
مواد: |
فولاد، پارچه های فیبر، پارچه لاستیکی سیلیکونی، پارچه فلورروبربر، فیلم PTFE، پارچه PTFE، پارچه سرامیک |
اندازه: |
100mm - 7000mm [قابل تنظیم برای هر اندازه] |
درخواست: |
لوله های خروجی هوا گرم، لوله های پاکسازی گرد و غبار و غیره |
دمای کار: |
-70°C تا 350°C |
پشتیبانی سفارشی: |
OEM، ODM |
ارتباط: |
اتصال فلنج یا گرفتن |
مواد: |
فولاد، پارچه های فیبر، پارچه لاستیکی سیلیکونی، پارچه فلورروبربر، فیلم PTFE، پارچه PTFE، پارچه سرامیک |
اندازه: |
100mm - 7000mm [قابل تنظیم برای هر اندازه] |
درخواست: |
لوله های خروجی هوا گرم، لوله های پاکسازی گرد و غبار و غیره |
دمای کار: |
-70°C تا 350°C |
1. مفاصل کشش (کمپانساتورها)
مفاصل گسترش معمولاً به عنوان جبران کننده شناخته می شوند. آنها شامل یک یا چند نطفه (یک جزء لاستیک) به عنوان بدن اصلی کار و همچنین اتصال دهنده ها در هر دو سر، پشتیبانی ها، فلنج ها،لوله، و لوازم دیگر.مفاصل انبساط یک ساختار انعطاف پذیر است که بر روی پوسته کشتی یا خط لوله نصب شده است تا فشار اضافی ناشی از تفاوت های دمایی و لرزش های مکانیکی را جبران کند.با استفاده از گسترش و انقباض موثر نطفه ها، آنها تغییرات ابعادی در خط لوله ها، لوله ها، ظروف و غیره را جبران می کنند.که ناشی از گسترش و انقباض حرارتی هستند.، یا جابه جایی محوری، جانبی و زاویه ای لوله کشی، لوله کشی، ظرف ها و غیره را جبران می کنند. آنها همچنین می توانند برای کاهش سر و صدای و ارتعاش و سیستم های تامین گرما استفاده شوند.برای جلوگیری از تغییر شکل یا آسیب به لوله های گرمایش ناشی از گسترش حرارتی یا فشار دمایی در هنگام گرم کردن لوله های گرمایش، جبران کننده ها باید در لوله ها نصب شوند تا از گسترش حرارتی لوله ها جبران شود.در نتیجه کاهش فشار بر روی دیواره های لوله و نیروهای اعمال شده بر روی دریچه ها یا سازه های پشتیبانی.
از آنجا که مفاصل گسترش دهنده اجزای تعدیلی لاستیکی هستند که قادر به گسترش و انقباض آزاد هستند، آنها مزایای عملکرد قابل اعتماد، عملکرد خوب و ساختار جمع و جور و غیره را دارند.بنابراین آنها به طور گسترده ای در بخش هایی مانند مهندسی شیمی استفاده می شوند.انواع مختلفی از مفاصل انبساط در کشتی ها استفاده می شود که مفاصل انبساط U شکل از جمله رایج ترین آنها از نظر شکل نطفه است.به دنبال آن های Ω شکل و C شکلدر مورد مفاصل گسترش که در خط لوله استفاده می شوند، آنها با توجه به جبران ساختاری به مفصل گسترش جهانی، مفصل گسترش فشار متعادل، مفصل گسترش مفصل،و مفصل گسترش گیمبال.
| ماده اصلی | طبقه بندی | توضیحات |
|
مفصل گسترش فلزی |
مفصل کشش آرنج |
خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود. |
|
مفصل کشش بلوز
|
مفصل گسترش نطفه یک مفصل فلزی است که به صورت محوری گسترش می یابد / انقباض می کند ، و باعث خم شدن کمی می شود. میله های محافظ / حلقه ها و پشتیبانی های راهنما از جبران بیش از حد جلوگیری می کنند.مفاصل زاویه ای و جانبی جبران انحرافات چرخش / جانبیمزایا: صرفه جویی در فضا، مواد کارآمد، استاندارد سازی آسان، تولید انبوه. معایب: طول عمر کوتاه تر. معمولا در لوله های کوتاه، دمای پایین و فشار پایین استفاده می شود.با پیشرفت های تکنولوژیکی، آنها در حال حاضر تا 6.0 MPa را در سیستم های لوله تحمل می کنند. |
|
|
مفصل کششی نوع اسلیپ |
مفصل انبساط نوع اسلیپ دارای آستین های داخلی و خارجی است که می توانند نسبت به یکدیگر به صورت محوری حرکت کنند. شکاف با جعبه پر کردن مهر و موم می شود. اطمینان حاصل کنید که انتهای لوله ها به صورت محوری حرکت می کنند.شامل آستین هااین دستگاه برای لوله ها و لوله های آب گرم، بخار و روغن مناسب است. با حرکت آستین داخلی، برای گسترش حرارتی تنظیم می شود.به خط لوله متصل شدهاز یک مهر و موم مصنوعی جدید بین پوسته و آستین داخلی استفاده می کند، مقاوم در برابر گرما، خوردگی و پیری.اطمینان از لغزش محوری در حالی که جلوگیری از نشت رسانهمحدوده دما: -40 تا 150 درجه سانتیگراد، تا 350 درجه سانتیگراد در شرایط خاص. |
|
|
مفاصل غیر فلزی |
مفصل کشش لاستیکی |
از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست. |
|
مفصل گسترش پارچه |
مفاصل گسترش پارچه از پارچه فیبر، لاستیک و سایر مواد مقاوم در برابر گرما ساخته می شوند. آنها لرزش و تغییر شکل فن و لوله را جبران می کنند و مشکلات محوری، جانبی و زاویه ای را حل می کنند.آنها طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، و کاهش صدا و ارتعاش را ارائه می دهند.آنها صدا را جذب می کنند و لرزش ها را جدا می کنند، کاهش صدا و ارتعاش از دیگ ها و فن ها. آنها ساده، سبک وزن و نگهداری آسان هستند. |
فولاد ضد زنگ فوق austenitic:254SMO,904L,AL6XN
فولاد ضد زنگ دوگانه:2205 فولاد دو فاز(S31803)
فولاد آلیاژ مبتنی بر نیکل:INCOLOY800/800H/800HT/840/825،INCONEL600/601/690/625/X-750
آلیاژ Hastelloy C-276/C-22/X,MONEL400/K500
نیکل خالص:N4,N6 ((Ni200,Ni201)
صفحه تیتانیوم برای چاپ:GR1,GR2,TA1,TA2
فولاد ضد زنگ آستنیتیک:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل غیر فلزی
تعویض کننده های غیر فلزی را می توان به انواع زیر تقسیم کرد: مفاصل غیر فلزی بالینی مستقیم، مفاصل غیر فلزی ترکیبی، مفاصل غیر فلزی زاویه ای،و مفاصل غیر فلزی مربع.
جبران کننده های مستطیل غیر فلزی عمدتاً در لوله های دود نیروگاه ها برای جذب جابجایی حرارتی و / یا جذب شوک استفاده می شوند.انواع اتصال برای تعویض کننده های مستطیل غیر فلزی شامل اتصال فلنج و اتصال نوزل است..
|
طول بخش جبران ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم جبران خسارت ((nm)
|
جابجایی محوری (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140. | -165 | -175 | ۱۹۵ | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
جابجایی جانبی (y/m) |
±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ±7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
|
دمای کار (t°C) |
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
فشار کاری P ((Kpa) |
±10~±300، اگر کاربر نیاز دارد، فشار فراتر از محدوده، می تواند به طور جداگانه طراحی شود. |
||||||||||||||
|
نرخ جریان |
a?? b | v=815 | |||||||||||||
| c_d | v=8 ¢20 | ||||||||||||||
لوله خروجی توربین گاز
سیستم ازولفوریزه
لوله های دود و سیستم های خروجی صنایع مختلف
کتل های زغال سنگی، کتل های بستر گردشی گندزه ای
لوله های دخانیات دیگ بخار

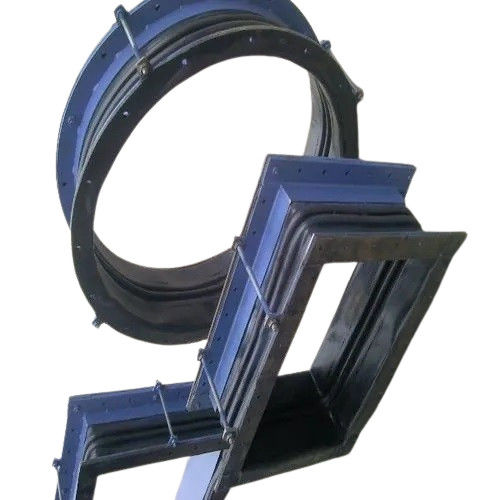

3. جبران کننده های پارچه فیبر / مفاصل گسترش
تعویض کننده های پارچه یا تعویض کننده های پارچه فیبر دارای چندین ویژگی کلیدی هستند:
- جبران: آنها به طور موثر جبران جابجایی محوری و زاویه ای.
- ویژگی ها: این تعویض کننده ها بدون فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش صدا و عایق لرزش را ارائه می دهند.
- کاربرد ایده آل: تعویض کننده های پارچه ای به ویژه برای استفاده در لوله های هوای گرم و لوله های دود مناسب هستند.
جدول پارامترها برای جفت های غیر فلزی دایره ای:
|
مشخصات محصول دایره ای |
Dw | D1 | D2 | D3 | ب | d |
تعداد سوراخ های بولت (n) |
|
mm |
|||||||
| Φ108 | 108 | 200 | 164 | 110 | 10 | 14 | 4 |
| Φ159 | 159 | 251 | 215 | 161 | 8 | ||
| Φ219 | 219 | 311 | 275 | 221 | |||
| Φ273 | 273 | 365 | 330 | 275 | 12 | ||
| Φ325 | 325 | 427 | 385 | 327 | |||
| Φ377 | 377 | 479 | 435 | 379 | |||
| Φ426 | 426 | 528 | 490 | 428 | |||
| Φ480 | 480 | 595 | 540 | 483 | 12 | 18 | |
| Φ530 | 530 | 645 | 600 | 533 | |||
| Φ630 | 630 | 745 | 700 | 633 | |||
| Φ720 | 720 | 843 | 800 | 723 | 16 | ||
| Φ820 | 820 | 943 | 900 | 823 | 20 | ||
| Φ920 | 920 | 1043 | 1000 | 923 | |||
| Φ1020 | 1020 | 1153 | 1100 | 1023 | 14 | 22 | |
| Φ1120 | 1120 | 1253 | 1200 | t123 | |||
| Φ1220 | 1220 | 1353 | 1300 | 1223 | |||
| Φ1320 | 1320 | 1453 | 1400 | 1323 | 24 | ||
| Φ1420 | 1420 | 1553 | 1500 | 1423 | 16 | 28 | |
| Φ1820 | 1820 | 1963 | 1910 | 1823 | 26 | ||
| Φ2020 | 2020 | 2163 | 2110 | 2023 | 32 | ||
| Φ2220 | 2220 | 2363 | 2310 | 2223 | 18 | 36 | |
| Φ2420 | 2420 | 2563 | 2510 | 2423 | 40 | ||
| Φ2820 | 2820 | 2983 | 2915 | 2823 | 20 | 32 | 44 |
| Φ3220 | 3220 | 3383 | 3315 | 3223 | 22 | 52 | |
| Φ3620 | 3620 | 3783 | 3715 | 3623 | 56 | ||
