1. مفاصل کشش (کمپانساتورها)
مفاصل گسترش معمولاً به عنوان جبران کننده شناخته می شوند. آنها شامل یک یا چند نطفه (یک جزء لاستیک) به عنوان بدن اصلی کار و همچنین اتصال دهنده ها در هر دو سر، پشتیبانی ها، فلنج ها،لوله، و لوازم دیگر.مفاصل انبساط یک ساختار انعطاف پذیر است که بر روی پوسته کشتی یا خط لوله نصب شده است تا فشار اضافی ناشی از تفاوت های دمایی و لرزش های مکانیکی را جبران کند.با استفاده از گسترش و انقباض موثر نطفه ها، آنها تغییرات ابعادی در خط لوله ها، لوله ها، ظروف و غیره را جبران می کنند.که ناشی از گسترش و انقباض حرارتی هستند.، یا جابه جایی محوری، جانبی و زاویه ای لوله کشی، لوله کشی، ظرف ها و غیره را جبران می کنند. آنها همچنین می توانند برای کاهش سر و صدای و ارتعاش و سیستم های تامین گرما استفاده شوند.برای جلوگیری از تغییر شکل یا آسیب به لوله های گرمایش ناشی از گسترش حرارتی یا فشار دمایی در هنگام گرم کردن لوله های گرمایش، جبران کننده ها باید در لوله ها نصب شوند تا از گسترش حرارتی لوله ها جبران شود.در نتیجه کاهش فشار بر روی دیواره های لوله و نیروهای اعمال شده بر روی دریچه ها یا سازه های پشتیبانی.
از آنجا که مفاصل گسترش دهنده اجزای تعدیلی لاستیکی هستند که قادر به گسترش و انقباض آزاد هستند، آنها مزایای عملکرد قابل اعتماد، عملکرد خوب و ساختار جمع و جور و غیره را دارند.بنابراین آنها به طور گسترده ای در بخش هایی مانند مهندسی شیمی استفاده می شوند.انواع مختلفی از مفاصل انبساط در کشتی ها استفاده می شود که مفاصل انبساط U شکل از جمله رایج ترین آنها از نظر شکل نطفه است.به دنبال آن های Ω شکل و C شکلدر مورد مفاصل گسترش که در خط لوله استفاده می شوند، آنها با توجه به جبران ساختاری به مفصل گسترش جهانی، مفصل گسترش فشار متعادل، مفصل گسترش مفصل،و مفصل گسترش گیمبال.
| ماده اصلی |
طبقه بندی |
توضیحات |
|
مفصل گسترش فلزی
|
مفصل کشش آرنج
|
خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود.
|
|
مفصل کشش بلوز
|
یک مفصل گسترش نطفه، ساخته شده از نطفه فلزی، امکان گسترش محوری و انقباض در امتداد خط لوله را فراهم می کند و اجازه می دهد تا کمی خم شود.میله های محافظ یا حلقه ها در هر انتها نصب می شوند.، با پشتیبانی های راهنما در لوله های متصل شده. مفاصل زاویه ای و جانبی از انحرافات چرخش و جانبی لوله ها جلوگیری می کنند. در حالی که فضای و مواد را صرفه جویی می کنند، استاندارد سازی،و مزایای تولید انبوه، مدت عمر کوتاه تری دارند. عمدتاً در لوله های کوتاه، دمای پایین و فشار استفاده می شوند، پیشرفت در فناوری تولید، کاربرد آنها را گسترش می دهد.در حال حاضر فشار پشتیبانی تا 6.0 MPa
|
|
مفصل کششی نوع اسلیپ
|
این مفصل دارای آستین های داخلی و خارجی است که به صورت محوری حرکت می کنند. با یک جعبه پر کردن مهر و موم شده است، در حالی که برای گسترش محوری و چرخش جبران می شود، تراز لوله را حفظ می کند.با ابعاد کوچک و ظرفیت جبران بالا، مناسب برای آب داغ، بخار و روغن است. گسترش حرارتی با لغزاندن آستین داخلی در برابر آستین خارجی انجام می شود. مجهز به یک مهر پویا خود بسته با عملکرد بالا،آن را به حرکت خط لوله در حالی که نیازهای مهر و موم را برآورده می کند.مهر و موم مصنوعی تخصصی در برابر دماهای بالا، خوردگی و پیری، در دمای -40 تا 150 درجه سانتیگراد و در موارد خاص تا 350 درجه سانتیگراد کار می کند.این طراحی تضمین حرکت محوری در حالی که جلوگیری از نشت متوسط.
|
|
مفاصل غیر فلزی
|
مفصل کشش لاستیکی
|
از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست.
|
|
مفصل گسترش پارچه
|
مفصل گسترش پارچه عمدتاً از پارچه فیبر ، لاستیک و سایر مواد مقاوم در برابر دمای بالا ساخته شده است. این می تواند لرزش و تغییر شکل فن ها و لوله ها را جبران کند.مفاصل گسترش پارچه می توانند محوری را جبران کنند، محصولات جانبی و زاویه ای، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش سر و صدا، کاهش ارتعاش و غیره.آن را به ویژه مناسب برای لوله های انفجار داغ و دود و گرد و غبار لوله نیروگاهپارچه فیبر تعویض کننده غیر فلزی و پنبه عایق خود دارای عملکرد جذب صدا و عایق لرزش هستند.بنابراین آنها می توانند به طور موثر کاهش صدا و لرزش دیگساختار ساده، وزن کم و نگهداری آسان
|
فولاد ضد زنگ فوق austenitic:254SMO,904L,AL6XN
فولاد ضد زنگ دوگانه:2205 فولاد دو فاز(S31803)
فولاد آلیاژ مبتنی بر نیکل:INCOLOY800/800H/800HT/840/825،INCONEL600/601/690/625/X-750
آلیاژ Hastelloy C-276/C-22/X,MONEL400/K500
نیکل خالص:N4,N6 ((Ni200,Ni201)
صفحه تیتانیوم برای چاپ:GR1,GR2,TA1,TA2
فولاد ضد زنگ آستنیتیک:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل غیر فلزی
انواع و کاربردهای تعویض کننده های غیر فلزی:
تعویض کننده های غیر فلزی، اجزای حیاتی در محیط های مختلف صنعتی، می توانند به طور گسترده به چهار نوع طبقه بندی شوند: مستقیم استوانه ای، ترکیبی، زاویه ای،و مفاصل غیر فلزی مربع.
مفاصل گسترش غیر فلزی استوانه ای مستقیم یک راه حل ساده اما موثر برای جذب جابجایی حرارتی و کاهش استرس در سیستم های لوله کشی ارائه می دهد.
مفاصل گسترش غیر فلزی ترکیبی برای مدیریت الگوهای جابجایی پیچیده تر طراحی شده اند که اغلب در لوله های منحنی یا شکل نامنظم یافت می شوند.
مفاصل انبساط غیر فلزی زاویه ای به طور خاص برای پذیرش حرکات زاویه ای طراحی شده اند، که آنها را برای برنامه هایی که سیستم های لوله کشی تغییرات جهت را تجربه می کنند، ایده آل می کند.
مفاصل گسترش غیر فلزی مربع برای لوله ها و لوله های مربع مناسب هستند و جبران حرارتي موثر را فراهم می کنند.

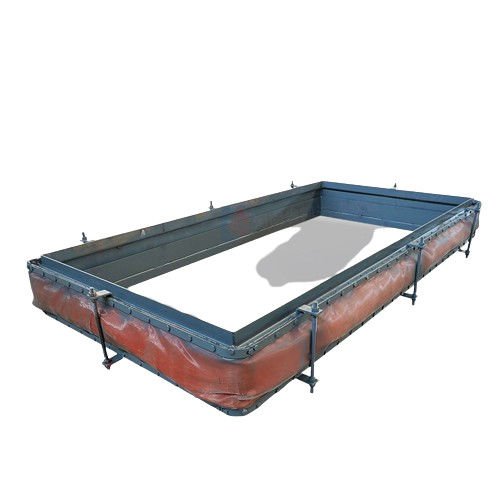

در میان این انواع، مکملهای مستطیل غیر فلزی نقش مهمی در لوله های دود نیروگاه دارند. عملکرد اصلی آنها جذب جابجایی حرارتی و / یا جذب شوک است.اطمینان از عملکرد راحت و کارآمد سیستم دودتعویض کننده های مستطیل در انواع مختلف اتصال، از جمله اتصال فلنج و اتصال نوزل، اجازه می دهد تا انعطاف پذیری در نصب و ادغام در سیستم های موجود.
- انواع ساختاری متداول تعویض کننده های غیر فلزی (جفت های گسترش غیر فلزی) شامل شش نوع زیر است:
- پارامترهای فنی تعویض کننده های غیر فلزی (جفت های گسترش غیر فلزی):
|
طول بخش جبران ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
حجم جبران خسارت ((nm)
|
جابجایی محوری (x/m)
|
-30 |
-50 |
-75 |
-85 |
-105 |
-125 |
-130 |
-140. |
-165 |
-175 |
۱۹۵ |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+70 |
+74 |
+80 |
|
جابجایی جانبی (y/m)
|
±10 |
±15 |
±25 |
±30 |
±45 |
±50 |
±60 |
±68 |
±7o |
±73 |
±75 |
±80 |
±85 |
±90 |
|
دمای کار (t°C)
|
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
فشار کاری P ((Kpa)
|
±10~±300، اگر کاربر نیاز دارد، فشار فراتر از محدوده، می تواند به طور جداگانه طراحی شود.
|
|
نرخ جریان
|
a?? b |
v=815 |
| c_d |
v=8 ¢20 |
- محدوده اعمال شدهتعویض کننده های غیر فلزی (جفت های گسترش غیر فلزی):
لوله خروجی توربین گاز
سیستم ازولفوریزه
لوله های دود و سیستم های خروجی صنایع مختلف
کتل های زغال سنگی، کتل های بستر گردشی گندزه ای
لوله های دخانیات دیگ بخار
3. جبران کننده های پارچه فیبر / مفاصل گسترش
جبران کننده های پارچه (جبران کننده های پارچه فیبر) / مفاصل گسترش دارای ویژگی های زیر هستند:
هدف: آنها می توانند جابجایی محوری و زاویه ای را جبران کنند، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش صدا،و عایق لرزش، که آنها را به ویژه برای لوله های هوای گرم و لوله های دود مناسب می کند.
جدول پارامترها برای تعادل کننده های دایره ای غیر فلزی / مفاصل گسترش:
|
مشخصات محصول دایره ای
|
Dw |
D1 |
D2 |
D3 |
ب |
d |
تعداد سوراخ های بولت (n)
|
|
mm
|
| Φ108 |
108 |
200 |
164 |
110 |
10 |
14 |
4 |
| Φ159 |
159 |
251 |
215 |
161 |
8 |
| Φ219 |
219 |
311 |
275 |
221 |
| Φ273 |
273 |
365 |
330 |
275 |
12 |
| Φ325 |
325 |
427 |
385 |
327 |
| Φ377 |
377 |
479 |
435 |
379 |
| Φ426 |
426 |
528 |
490 |
428 |
| Φ480 |
480 |
595 |
540 |
483 |
12 |
18 |
| Φ530 |
530 |
645 |
600 |
533 |
| Φ630 |
630 |
745 |
700 |
633 |
| Φ720 |
720 |
843 |
800 |
723 |
16 |
| Φ820 |
820 |
943 |
900 |
823 |
20 |
| Φ920 |
920 |
1043 |
1000 |
923 |
| Φ1020 |
1020 |
1153 |
1100 |
1023 |
14 |
22 |
| Φ1120 |
1120 |
1253 |
1200 |
t123 |
| Φ1220 |
1220 |
1353 |
1300 |
1223 |
| Φ1320 |
1320 |
1453 |
1400 |
1323 |
24 |
| Φ1420 |
1420 |
1553 |
1500 |
1423 |
16 |
28 |
| Φ1820 |
1820 |
1963 |
1910 |
1823 |
26 |
| Φ2020 |
2020 |
2163 |
2110 |
2023 |
32 |
| Φ2220 |
2220 |
2363 |
2310 |
2223 |
18 |
36 |
| Φ2420 |
2420 |
2563 |
2510 |
2423 |
40 |
| Φ2820 |
2820 |
2983 |
2915 |
2823 |
20 |
32 |
44 |
| Φ3220 |
3220 |
3383 |
3315 |
3223 |
22 |
52 |
| Φ3620 |
3620 |
3783 |
3715 |
3623 |
56 |
