1. مفاصل کشش (کمپانساتورها)
مفاصل گسترش معمولاً به عنوان جبران کننده شناخته می شوند. آنها شامل یک یا چند نطفه (یک جزء لاستیک) به عنوان بدن اصلی کار و همچنین اتصال دهنده ها در هر دو سر، پشتیبانی ها، فلنج ها،لوله، و لوازم دیگر.مفاصل انبساط یک ساختار انعطاف پذیر است که بر روی پوسته کشتی یا خط لوله نصب شده است تا فشار اضافی ناشی از تفاوت های دمایی و لرزش های مکانیکی را جبران کند.با استفاده از گسترش و انقباض موثر نطفه ها، آنها تغییرات ابعادی در خط لوله ها، لوله ها، ظروف و غیره را جبران می کنند.که ناشی از گسترش و انقباض حرارتی هستند.، یا جابه جایی محوری، جانبی و زاویه ای لوله کشی، لوله کشی، ظرف ها و غیره را جبران می کنند. آنها همچنین می توانند برای کاهش سر و صدای و ارتعاش و سیستم های تامین گرما استفاده شوند.برای جلوگیری از تغییر شکل یا آسیب به لوله های گرمایش ناشی از گسترش حرارتی یا فشار دمایی در هنگام گرم کردن لوله های گرمایش، جبران کننده ها باید در لوله ها نصب شوند تا از گسترش حرارتی لوله ها جبران شود.در نتیجه کاهش فشار بر روی دیواره های لوله و نیروهای اعمال شده بر روی دریچه ها یا سازه های پشتیبانی.
از آنجا که مفاصل گسترش دهنده اجزای تعدیلی لاستیکی هستند که قادر به گسترش و انقباض آزاد هستند، آنها مزایای عملکرد قابل اعتماد، عملکرد خوب و ساختار جمع و جور و غیره را دارند.بنابراین آنها به طور گسترده ای در بخش هایی مانند مهندسی شیمی استفاده می شوند.انواع مختلفی از مفاصل انبساط در کشتی ها استفاده می شود که مفاصل انبساط U شکل از جمله رایج ترین آنها از نظر شکل نطفه است.به دنبال آن های Ω شکل و C شکلدر مورد مفاصل گسترش که در خط لوله استفاده می شوند، آنها با توجه به جبران ساختاری به مفصل گسترش جهانی، مفصل گسترش فشار متعادل، مفصل گسترش مفصل،و مفصل گسترش گیمبال.
| ماده اصلی |
طبقه بندی |
توضیحات |
|
مفصل گسترش فلزی
|
مفصل کشش آرنج
|
خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود.
|
|
مفصل کشش بلوز
|
یک مفصل گسترش نطفه، ساخته شده از نطفه فلزی، دارای قابلیت گسترش و انقباض در امتداد جهت محوری لوله، همراه با درجه کمی خم شدن است.میله های محافظ یا حلقه ها در هر دو سر از تجاوز به مقدار جبران مجاز جلوگیری می کنند.، در حالی که پشتیبانی های راهنما در انتهای لوله های مجاور نصب می شوند. مفاصل انبساط زاویه ای و جانبی نیز برای جبران تغییر شکل چرخش و جانبی لوله وجود دارد.این مفاصل باعث صرفه جویی در فضا می شوند، صرفه جویی در مواد، استاندارد سازی و مزایای تولید انبوه، اما دارای طول عمر نسبتا کوتاه هستند. به طور معمول در لوله های کوتاه، دمای پایین و فشار پایین استفاده می شود.دامنه کاربرد مفاصل گسترش بادکنک به دلیل پیشرفت در فناوری تولید بادکنک در حال گسترش استحالا، اونا ميتونن در سيستم هاي لوله اي با فشار حداکثري 6 مگاپاه استفاده بشن.
|
|
مفصل کششی نوع اسلیپ
|
مفصل کشش نوع اسلیپ دارای آستین های داخلی و خارجی است که حرکت محوری را امکان پذیر می کند و با یک جعبه پرکننده مهر و موم می شود.
در طول کار، هر دو سر لوله را روی یک محور نگه می دارد.
اجزای شامل آستین ها، پوسته ها و مواد مهر و موم می باشد.
برای جبران گسترش محوری و چرخش در خط لوله استفاده می شود، مناسب انواع مختلف رسانه است.
با یک طراحی جمع و جور، مناسب برای آب گرم، بخار و روغن، جبران قابل توجهی را فراهم می کند.
تعویض گسترش حرارتی که با کشاندن آستین به آستین بیرونی حاصل می شود.
آستین داخلی از یک مهر و موم پویا با عملکرد بالا استفاده می کند تا نیازهای مهر و موم لوله را برآورده کند.
شامل مواد مهر و موم مصنوعی با دمای بالا، خوردگی و مقاومت در برابر پیری است.
ارائه می دهد شیب محوری در حالی که جلوگیری از نشت متوسط در محدوده وسیع دما، از جمله شرایط ویژه تا 350 درجه سانتیگراد.
|
|
مفاصل غیر فلزی
|
مفصل کشش لاستیکی
|
از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست.
|
|

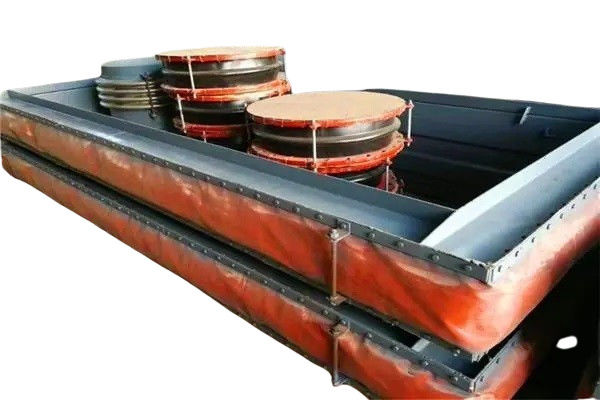

مفصل گسترش پارچه
|
مفصل گسترش پارچه، که عمدتاً از پارچه فیبر، لاستیک و سایر مواد مقاوم در برابر گرما ساخته شده است، به طور موثر لرزش ها و تغییر شکل در فن ها و لوله ها را جبران می کند.قابلیت های آن به محوری گسترش می یابد، تعویض جانبی و زاویه ای، ارائه مزایای مانند کار بدون فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی و گرما، کاهش صدا و ارتعاش.آن را به طور ایده آل برای استفاده در لوله های انفجار داغ و دود و گرد و غبار لوله در نیروگاه ها مناسب استپارچه فیبر و پنبه عایق داخل جبران کننده غیر فلزی علاوه بر این به جذب صدا و عایق سازی ارتعاش کمک می کند و به طور قابل توجهی صدا و ارتعاش در دیگها را کاهش می دهد.فن هااین طراحی دارای ساختار ساده، وزن سبک و نگهداری آسان است.
|
فولاد ضد زنگ فوق آستنیتی: 254SMO، 904L، AL6XN
- این آلیاژها مقاومت بالایی در برابر خوردگی دارند، به ویژه در محیط های خشن حاوی یون های کلرید.آنها اغلب در برنامه های کاربردی مورد استفاده قرار می گیرند که نیاز به مقاومت بسیار عالی در برابر خوردگی و قدرت بالا دارند.
فولاد ضد زنگ دوگانه: 2205 فولاد دو مرحله ای (S31803)
- فولاد ضد زنگ دوگانه ترکیبی از قدرت بالا و مقاومت بسیار عالی در برابر خوردگی را ارائه می دهد.آنها به طور معمول در برنامه های کاربردی مورد استفاده قرار می گیرند که نیاز به مقاومت در برابر خوردگی استرس دارند..
فولاد آلیاژ مبتنی بر نیکل: INCOLOY800/800H/800HT/840/825، INCONEL600/601/690/625/X-750
- فولاد های آلیاژی مبتنی بر نیکل دارای مقاومت فوق العاده در دمای بالا و مقاومت در برابر خوردگی هستند. آنها به طور معمول در کاربردهای مانند مبادله گرما، تجهیزات پردازش شیمیایی،و توربین های گاز.
آلیاژ هستلوئی: C-276/C-22/X، MONEL400/K500
- آلیاژ های هستلوئی مقاومت فوق العاده ای در برابر طیف گسترده ای از محیط های خوردنی از جمله اسیدهای اکسید کننده و کاهش دهنده و محیط های گازی با دمای بالا دارند.آلیاژ های مونل مقاومت بسیار خوبی در برابر خوردگی و فرسایش در محیط های دریایی و شیمیایی دارند.
نیکل خالص: N4، N6 (Ni200، Ni201)
- نیکل خالص مقاومت بالایی در برابر خوردگی و اکسیداسیون در دمای بالا دارد.
صفحه تیتانیومی برای چاپ: GR1, GR2, TA1, TA2
- صفحه های تیتانیوم به دلیل نسبت مقاومت بالا به وزن، مقاومت بسیار عالی در برابر خوردگی و سازگاری زیستی شناخته شده اند. آنها به طور گسترده ای در هوافضا، دریایی، پردازش شیمیایی،و کاربردهای پزشکی.
فولاد ضد زنگ استنتیک: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- فولاد های ضد زنگ آستنیتیک غیر مغناطیسی هستند و مقاومت بسیار خوبی در برابر خوردگی، قابلیتی خوب برای شکل دادن و جوش دادن دارند.پردازش شیمیاییو دستگاه های پزشکی.
2مفاصل غیر فلزی
- انواع جبران کننده های غیر فلزی/جلوهای گسترش دهنده
تعویض کننده های غیر فلزی را می توان به انواع زیر تقسیم کرد: مفاصل غیر فلزی بالینی مستقیم، مفاصل غیر فلزی ترکیبی، مفاصل غیر فلزی زاویه ای،و مفاصل غیر فلزی مربع.
جبران کننده های مستطیل غیر فلزی عمدتاً در لوله های دود نیروگاه ها برای جذب جابجایی حرارتی و / یا جذب شوک استفاده می شوند.انواع اتصال برای تعویض کننده های مستطیل غیر فلزی شامل اتصال فلنج و اتصال نوزل است..
- انواع ساختاری متداول تعویض کننده های غیر فلزی (جفت های گسترش غیر فلزی) شامل شش نوع زیر است:
- پارامترهای فنی تعویض کننده های غیر فلزی (جفت های گسترش غیر فلزی):
|
طول بخش جبران ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
حجم جبران خسارت ((nm)
|
جابجایی محوری (x/m)
|
-30 |
-50 |
-75 |
-85 |
-105 |
-125 |
-130 |
-140. |
-165 |
-175 |
۱۹۵ |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+70 |
+74 |
+80 |
|
جابجایی جانبی (y/m)
|
±10 |
±15 |
±25 |
±30 |
±45 |
±50 |
±60 |
±68 |
±7o |
±73 |
±75 |
±80 |
±85 |
±90 |
|
دمای کار (t°C)
|
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
فشار کاری P ((Kpa)
|
±10~±300، اگر کاربر نیاز دارد، فشار فراتر از محدوده، می تواند به طور جداگانه طراحی شود.
|
|
نرخ جریان
|
a?? b |
v=815 |
| c_d |
v=8 ¢20 |
- محدوده اعمال شدهتعویض کننده های غیر فلزی (جفت های گسترش غیر فلزی):
لوله خروجی توربین گاز
سیستم ازولفوریزه
لوله های دود و سیستم های خروجی صنایع مختلف
کتل های زغال سنگی، کتل های بستر گردشی گندزه ای
لوله های دخانیات دیگ بخار
3. گرد غیر فلزی جفت تعدیل کننده / گسترش
جفت های تعدیل کننده/افزایش دایره ای غیر فلزی چندین مزیت کلیدی دارند:
1تعویض گسترش حرارتی: آنها می توانند در جهت های متعدد تعویض کنند و انعطاف پذیری بالاتری را در مقایسه با تعویض کننده های فلزی فراهم کنند که به طور معمول تعویض یک محور را ارائه می دهند.
2جبران خطای تراز: جبران کننده های فیبر به طور موثر مشکلات عدم تراز ناشی از خطاهای سیستم را در طول اتصالات لوله کشی از بین می برند.
3کاهش صدا و عایق لرزش:جذب صدا و عایق گیری لرزش ذاتی پارچه فیبر و پنبه عایق سازی باعث کاهش سر و صدای سیستم هایی مانند دیگ و فن ها می شود.
4بدون فشار معکوس: با استفاده از پارچه فیبر به عنوان ماده اصلی، هیچ انتقال نیرویی وجود ندارد، طراحی ساده و اجتناب از نیاز به پشتیبانی های بزرگ، صرفه جویی در مواد و نیروی کار.
5مقاومت در برابر دمای بالا و خوردگی: فلورپلاستیک های انتخاب شده و مواد سیلیکونی مقاومت عالی در برابر دمای بالا و خوردگی را ارائه می دهند.
6عملکرد مهر و موم قابل اعتماد: جبران کننده های فیبر عملکرد بدون نشت را با یک سیستم تولید و مونتاژ کامل تضمین می کنند.
7سبک وزن، ساختار ساده، نصب و نگهداری آسان: ساختار سبک وزن و ساده آنها را آسان برای نصب و نگهداری می کند.
8هزینه-کارایی: آنها در 1/2 به 1/5 از تعویض کننده های فلزی وارد شده قیمت گذاری می شوند، اثرات خنک کننده خوبی و عمر طولانی را ارائه می دهند.فلنج های بزرگ بدون گاسکت هزینه ها را کاهش می دهند و امکان نصب مستقیم را دارند.
