جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: پوست سیلیکونی غیر فلزی
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 30000 قطعه در ماه
پشتیبانی سفارشی: |
OEM، ODM |
مواد: |
فولاد، پوست سیلیکونی |
اندازه: |
DN200-6000 (mm) |
دمای کار: |
-20 ~ 1200 °C |
قدرت مقاومت در برابر برخورد: |
2.4 (MPa) |
پشتیبانی سفارشی: |
OEM، ODM |
مواد: |
فولاد، پوست سیلیکونی |
اندازه: |
DN200-6000 (mm) |
دمای کار: |
-20 ~ 1200 °C |
قدرت مقاومت در برابر برخورد: |
2.4 (MPa) |
1مفاصل گسترش
مفاصل گسترش دهنده، که به عنوان جبران کننده نیز شناخته می شوند، دارای طراحی انعطاف پذیر هستند که شامل یک یا چند نطفه (بخش های لاستیکی) ، کانکتورها، پشتیبانی ها، فلنج ها، لوله ها و لوازم جانبی دیگر است.نصب شده بر روی پوسته یا لوله های کشتی، این سازه ها با هدف کاهش فشارهای اضافی ناشی از تغییرات دمایی و لرزش های مکانیکی، با گسترش و انقباض کارآمد نطفه ها،آنها تغییرات ابعادی در خط لوله را جبران می کنند، لوله ها و ظرف ها به دلیل گسترش و انقباض حرارتی. علاوه بر این، آنها برای جابجایی محوری، جانبی و زاویه ای تنظیم می شوند،ارائه یک راه حل برای کاهش صدا و ارتعاش در سیستم های تامین گرما.
برای جلوگیری از تغییر شکل یا آسیب ناشی از گسترش حرارتی و استرس درجه حرارت، جبران کننده ها ضروری هستند.آنها فشار بر روی دیواره های لوله را به حداقل می رسانند و نیروهایی را که بر روی دریچه ها یا سازه های پشتیبانی عمل می کنند کاهش می دهند..
با توجه به ماهیت انعطاف پذیر و توانایی گسترش و انقباض آزاد، مفاصل گسترش دهنده عملکرد قابل اعتماد، عملکرد عالی و ساختار فشرده ای را ارائه می دهند. در نتیجه،در صنایع مختلف به طور گسترده ای استفاده می شوند.مفصل گسترش U شکل رایج ترین مفصل گسترش ظرف است که به دنبال آن مفصل های Ω شکل و C شکل استفاده می شود.مفاصل گسترش خط لوله بر اساس تعویض ساختاری طبقه بندی می شوند، مانند مفاصل جهانی، فشار متعادل، چرخ دار و گیمبال.
| ماده اصلی | طبقه بندی | توضیحات |
|
مفصل گسترش فلزی |
مفصل کشش آرنج |
خم های تنش، جایی که لوله ها به شکل U یا سایر پیکربندی ها شکل می گیرند،عملکرد به عنوان یک نوع مفصل انبساط که از خواص تغییر شکل انعطاف پذیر شکل برای جبران تغییرات ابعاد استفاده می کندمزایای آنها در قدرت عالی، عمر طولانی و توانایی تولید در محل است. با این حال، آنها می توانند فضای بیشتری را مصرف کنند، نیاز به مصرف فولاد بیشتری دارند،و مقاومت بیشتر در برابر اصطکاک دارندبا وجود این معایب، خم های تنش به طور گسترده ای در انواع لوله های بخار و سیستم های لوله کشی طولانی استفاده می شود. |
|
مفصل کشش بلوز
|
یک مفصل گسترش نطفه، ساخته شده از نطفه فلزی، هم گسترش محوری و هم انقباض در امتداد خط لوله را ارائه می دهد، و همچنین قابلیت خم کردن محدود است.برای جلوگیری از تجاوز از حد مجاز جبران خسارت، میله های محافظ یا حلقه ها در هر دو انتهای نطفه نصب می شوند، در حالی که پشتیبانی های راهنما در انتهای لوله های متصل نصب می شوند.مفاصل انبساط زاویه ای و جانبی برای جبران تغییر شکل چرخش و جانبی در خط لوله ها در دسترس هستند. مزایای این مفاصل گسترش شامل بهره وری از فضا، حفظ مواد، سهولت استاندارد سازی و قابلیت تولید انبوه است.طول عمر نسبتا کوتاه یک معایب استبه طور معمول، مفاصل گسترش نطفه در لوله های کوتاه با دمای پایین و فشار استفاده می شود. با این حال، با پیشرفت در تکنولوژی تولید نطفه،دامنه کاربرد این نوع مفاصل گسترش دهنده در حال گسترش استدر حال حاضر، مفاصل گسترش بادکنک می تواند در سیستم های لوله با حداکثر فشار 6.0 MPa استفاده شود. |
|
|
مفصل کششی نوع اسلیپ |
مفصل انبساط نوع اسلیپ یک دستگاه همه کاره است که از آستین های داخلی و خارجی استفاده می کند که قادر به حرکت محوری نسبی برای جبران انبساط حرارتی و چرخش محوری در خط لوله هستند.فضا بین آستین با جعبه پر کردن مهر و موم شده است، اطمینان حاصل شود که هر دو سر لوله در طول کار بر روی یک محور حرکت می کنند. اجزای کلیدی این مفصل گسترش شامل آستین ها (انبوه های هسته ای) ، پوسته ها و مواد مهر و موم است.ارائه حجم کوچک با مبلغ جبران بزرگآستین داخلی به آستین بیرونی می افتد تا گسترش حرارتی را جبران کند ، در حالی که یک مهر پویا خود بسته کننده با عملکرد بالا را حفظ می کند. مهر و موم بین پوسته و آستین داخلی از یک ماده مصنوعی جدید استفاده می کند که می تواند در برابر دماهای بالا، مقاومت در برابر خوردگی و پیری مقاومت کند.این ماده دارای محدوده دما از -40 تا 150 درجه سانتیگراد، و می تواند در شرایط خاص تا 350 درجه سانتیگراد برسد. این نه تنها تضمین می کند که شیب محوری نیز از نشت رسانه در داخل لوله جلوگیری می کند. به طور کلی، مفصل گسترش نوع اسلیپ یک راه حل قابل اعتماد و کارآمد برای جبران گسترش حرارتی و چرخش محوری در خط لوله فراهم می کند.در حالی که حفظ مهر و موم امن و افزایش طول عمر سیستم. |
|
|
مفاصل غیر فلزی |
مفصل کشش لاستیکی |
از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست. |
|
مفصل گسترش پارچه |
مفصل گسترش پارچه عمدتاً از پارچه فیبر ، لاستیک و سایر مواد مقاوم در برابر دمای بالا ساخته شده است. این می تواند لرزش و تغییر شکل فن ها و لوله ها را جبران کند.مفاصل گسترش پارچه می توانند محوری را جبران کنند، محصولات جانبی و زاویه ای، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش سر و صدا، کاهش ارتعاش و غیره.آن را به ویژه مناسب برای لوله های انفجار داغ و دود و گرد و غبار لوله نیروگاهپارچه فیبر تعویض کننده غیر فلزی و پنبه عایق خود دارای عملکرد جذب صدا و عایق لرزش هستند.بنابراین آنها می توانند به طور موثر کاهش صدا و لرزش دیگساختار ساده، وزن کم و نگهداری آسان |
فولاد ضد زنگ فوق austenitic:254SMO,904L,AL6XN
فولاد ضد زنگ دوگانه:2205 فولاد دو فاز(S31803)
فولاد آلیاژ مبتنی بر نیکل:INCOLOY800/800H/800HT/840/825،INCONEL600/601/690/625/X-750
آلیاژ Hastelloy C-276/C-22/X,MONEL400/K500
نیکل خالص:N4,N6 ((Ni200,Ni201)
صفحه تیتانیوم برای چاپ:GR1,GR2,TA1,TA2
فولاد ضد زنگ آستنیتیک:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2مفاصل غیر فلزی
تعویض کننده های غیر فلزی را می توان به انواع زیر تقسیم کرد: مفاصل غیر فلزی بالینی مستقیم، مفاصل غیر فلزی ترکیبی، مفاصل غیر فلزی زاویه ای،و مفاصل غیر فلزی مربع.

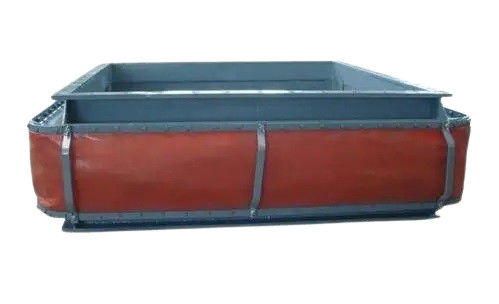

جبران کننده های مستطیل غیر فلزی عمدتاً در لوله های دود نیروگاه ها برای جذب جابجایی حرارتی و / یا جذب شوک استفاده می شوند.انواع اتصال برای تعویض کننده های مستطیل غیر فلزی شامل اتصال فلنج و اتصال نوزل است..
|
طول بخش جبران ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
حجم جبران خسارت ((nm)
|
جابجایی محوری (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140. | -165 | -175 | ۱۹۵ | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
جابجایی جانبی (y/m) |
±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ±7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
|
دمای کار (t°C) |
a=100-200،b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
فشار کاری P ((Kpa) |
±10~±300، اگر کاربر نیاز دارد، فشار فراتر از محدوده، می تواند به طور جداگانه طراحی شود. |
||||||||||||||
|
نرخ جریان |
a?? b | v=815 | |||||||||||||
| c_d | v=8 ¢20 | ||||||||||||||
لوله خروجی توربین گاز
سیستم ازولفوریزه
لوله های دود و سیستم های خروجی صنایع مختلف
کتل های زغال سنگی، کتل های بستر گردشی گندزه ای
لوله های دخانیات دیگ بخار
3. گرد غیر فلزی جفت تعدیل کننده / گسترش
مفصل تعدیل کننده/افزایش دایره ای غیر فلزی دارای ویژگی های اصلی زیر است:
جبران گسترش حرارتی: می تواند در جهت های متعدد جبران کند و به شدت جبران کننده های فلزی را که فقط می توانند جبران یک محور را فراهم کنند، فراتر می برد.
جبران خسارتخطای نصب: به دلیل خطاهای اجتناب ناپذیر سیستم در طول اتصال خط لوله، جبران کننده های فیبر به طور موثر از بین می روندعدم تراز.
کاهش سر و صداارتعاشعایق بندی: پارچه فیبر و پنبه عایق سازی به طور ذاتی دارای عملکرد جذب صدا و عایق سازی ارتعاش هستند که به طور موثر صدای و ارتعاش را در سیستم هایی مانند دیگ و فن کاهش می دهد.
عدم فشار معکوس: از آنجا که مواد اصلی پارچه فیبر است ، انتقال نیروی وجود ندارد. استفاده از جبران کننده های فیبر طراحی را ساده می کند ، از نیاز به پشتیبانی های بزرگ اجتناب می کند ،و مواد و نیروی کار را ذخیره می کند.
مقاومت عالی در برابر دمای بالا و خوردگی: فلورپلاستیک ها و مواد سیلیکونی انتخاب شده دارای مقاومت عالی در برابر دمای بالا و خوردگی هستند.
عملکرد مهر و موم خوب: با یک سیستم تولید و مونتاژ نسبتا کامل، جبران کننده های فیبر هیچ نشت را تضمین می کنند.
سبک وزن، ساختار ساده، نصب و نگهداری آسان
قیمت پایین تر در مقایسه با تعویض کننده های فلزی، کیفیت بهتر از محصولات وارداتی: قیمت 1/2 تا 1/5 محصولات وارداتی است، با اثرات خنک کننده خوب.
عملکرد مهر و موم خوب: از فلنج های بزرگ بدون گاسکت استفاده می کند، هزینه ها را کاهش می دهد و نصب مستقیم را تضمین می کند.
عمر طولانی
