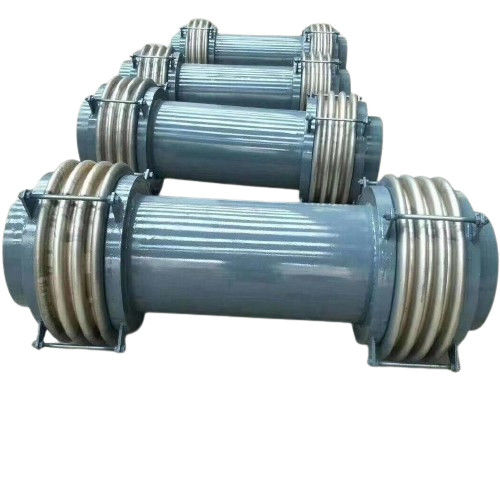

در فروشگاه کارخانه فلز بلوز گره گسترش با آخر فلنج

1. مفاصل کشش (کمپانساتورها)

• مقدمه

مفاصل کشش چيست؟

اغلب به عنوان جبران کننده شناخته می شود، مفاصل گسترش بخش های جدایی ناپذیر طراحی شده برای حفظ یکپارچگی و عملکرد مداوم سیستم های لوله کشی در صنایع مختلف هستند.با ترکیبی از یک یا چند نطفه، عناصر لاستیک همراه با لوازم ضروری مانند کانکتورها، پشتیبانی ها و فلنج ها، این واحدها برای مدیریت استرس های فیزیکی اعمال شده بر زیرساخت ها کلیدی هستند.قرار دادن در داخل پوسته های ظرف یا لوله کشی، مفاصل گسترش به خوبی جذب و تنظیم تغییرات ابعاد ناشی از تغییرات حرارتی و ارتعاشات خارجی، اطمینان از عملکرد بی نقص و سلامت ساختاری.

کاربرد و عملکرد چند وجهی

عملکرد اصلی مفاصل انبساط این است که با انبساط و انقباض در سیستم های لوله کشی ناشی از نوسانات دمایی مقابله کنند و از این طریق از استرس غیر ضروری که می تواند منجر به آسیب شود جلوگیری کنند.این دستگاه ها برای اصلاح تغییر محوری، جانبی و زاویه ای طراحی شده اند، حفاظت از مجمع از عدم هماهنگی بالقوه و شکست تنش.مفاصل انبساط نیز در کاهش سر و صدا و ارتعاش بسیار مهم هستند، به ویژه در سیستم هایی مانند منابع گرمایش که استرس های ناشی از درجه حرارت شایع هستند.

طراحی شده برای دوام و عملکرد

به لطف طراحی انعطاف پذیر خود که اجازه حرکت آزاد را می دهد، مفاصل گسترش به قابلیت اطمینان و کارایی سیستم هایی که در آن نصب شده اند کمک می کند.ساختار جمع و جور آنها نه تنها فضای کارآمد را کاهش می دهد بلکه طول عمر و دوام مورد نیاز در محیط های خشن را نیز تضمین می کنداین امر آنها را در زمینه هایی که نیاز به معیارهای عملیاتی سختگیرانه دارند، مانند پردازش شیمیایی، فلزات سازی و انرژی هسته ای، ضروری می کند.

انواع و کاربردهای مفاصل کششی

مفاصل گسترش به طور قابل توجهی در طراحی متفاوت است، هر کدام با نیازهای خاص و برنامه های کاربردی:

• مفاصل U شکل: عمدتاً در کشتی ها استفاده می شود، این مفاصل به دلیل محکم بودن و توانایی خود در پذیرش حرکات ساختاری قابل توجهی مورد علاقه هستند.
• مفاصل Ω شکل و C شکل: این پیکربندی ها سطوح مختلفی از انعطاف پذیری را ارائه می دهند و بر اساس نیازهای خاص جابجایی محل نصب انتخاب می شوند.
• مفاصل مخصوص لوله: با توجه به مکانیسم جبران آنها، پیوست های لوله شامل:
  • مفاصل گسترش جهانی: این ها همه کاره هستند و می توانند ترکیبی از حرکات محوری و جانبی را مدیریت کنند.
  • فشار مفاصل متعادل: طراحی شده برای جذب و توزیع فشار در داخل سیستم لوله کشی.
  • مفاصل گیره دار: طراحی شده برای حرکت زاویه ای در اطراف یک هواپیما، پشتیبانی از انعطاف پذیری جهت.
  • مفاصل گیمبال: اجازه دادن به حرکت زاویه ای در چندین هواپیما، فراهم کردن تحرک جامع.

نتیجه گیری: نقش حیاتی مفاصل گسترش

مفاصل گسترش بیش از قطعات ساده هستند؛ آنها محافظ اساسی هستند که تداوم عملیاتی و یکپارچگی ساختاری را در شرایط پویا تضمین می کنند.با توانایی آنها برای جبران طیف گسترده ای از فشارهای مکانیکی و حرارتی، این ابزارها برای حفظ ثبات و کارایی سیستم های صنعتی مدرن حیاتی هستند.این که آیا آن را در حال رسیدگی به خواسته های بالا از تولید انرژی و یا الزامات دقیق پردازش شیمیایی است، مفاصل گسترش برای حفظ عمر و عملکرد زیرساخت های حیاتی ضروری است.

• طبقه بندی

• مواد ویژه

فولاد ضد زنگ فوق austenitic:254SMO,904L,AL6XN

فولاد ضد زنگ دوگانه:2205 فولاد دو فاز(S31803)

فولاد آلیاژ مبتنی بر نیکل:INCOLOY800/800H/800HT/840/825،INCONEL600/601/690/625/X-750

آلیاژ Hastelloy C-276/C-22/X,MONEL400/K500

نیکل خالص:N4,N6 ((Ni200,Ni201)

صفحه تیتانیوم برای چاپ:GR1,GR2,TA1,TA2

فولاد ضد زنگ آستنیتیک:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

2. مفاصل گسترش فلزی (کمپانساتورها)

• مفصل کشش آرنج

• مفصل کشش بلوز ---- مفصل کشش متحد

• مفصل کشش Bellows-----بسته شده مفصل کشش Bellows

• مفصل کشش Bellows------- مفصل کشش Universal Hinged

• مفصل کشش Bellows------- فشار متعادل Bellows مفاصل کشش Bellows

• مفصل گسترش Bellows------- مفصل گسترش محوری تحت فشار خارجی

• مفصل کششی نوع اسلیپ
