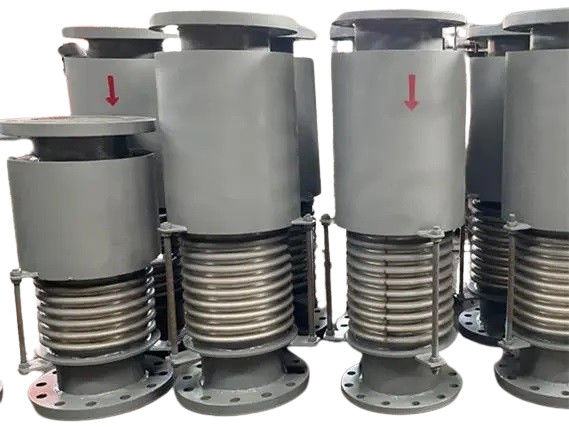

گره های بزرگ فلزی با فلج آخر OEM ODM

مفصل گسترش فلزی

مفصل گسترش آرنج

خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود.

مفصل کشش بلوز

مفصل گسترش نطفه یک نوع تخصصی از مفصل گسترش است که از نطفه های فلزی ساخته شده است. این طراحی اجازه می دهد تا گسترش و انقباض در امتداد جهت محوری خط لوله،در حالی که همچنین به یک درجه کوچک از خم شدن جا می دهد.

• اجزای ساختاری و اقدامات ایمنی

برای اطمینان از اینکه نطفه ها از مقدار مجاز تعویض خود فراتر نروند، میله های محافظ یا حلقه ها در هر دو سر نصب می شوند.پشتیبانی های راهنما در هر دو انتهای لوله های متصل برای ایجاد ثبات قرار دارند..

• انواع مفاصل کششی Bellows

همچنین مفاصل انبساط زاویه ای و جانبی نیز در دسترس هستند که برای جبران تغییر شکل چرخش و تغییر شکل جانبی در لوله کشی استفاده می شوند.

• مزایا و معایب

مزایای مفاصل گسترش بادکنک در طراحی صرفه جویی در فضا، بهره وری مواد، سهولت استاندارد سازی و مناسب بودن برای تولید انبوه است.طول عمر نسبتا کوتاه آنها یک معایب قابل توجه است.

• کاربردها و قابلیت ها

مفاصل گسترش بیلو معمولا در خط لوله های کوتاه با دمای پایین و فشار استفاده می شود. با این حال با پیشرفت در تکنولوژی تولید بیلو،دامنه کاربرد این نوع مفاصل گسترش یافته است.در حال حاضر، مفاصل گسترش نطفه را می توان در سیستم های لوله با حداکثر فشار 6.0 MPa یافت.

مفصل کششی نوع اسلیپ

مفصل کشش نوع اسلیپ شامل آستین های داخلی و خارجی است که قادر به حرکت محوری نسبی هستند و با جعبه پر کردن مهر و موم می شوند.آن را برای گسترش محوری و چرخش خط لوله با حجم کوچک و جبران بزرگ جبران، مناسب برای آب گرم، بخار و روغن است. در حالی که بر روی آستین بیرونی می چرخد، گسترش حرارتی را با یک مهر پخت خودپوشانی پویا برای حرکت آزاد جبران می کند.با مهر و موم های جدید از مواد مصنوعی، مقاومت در برابر دماهای بالا ، خوردگی و پیری ، با محدوده دما از -40 تا 150 درجه سانتیگراد ، تا 350 درجه سانتیگراد. جلوگیری از نشت متوسط ،آن را به الزامات مهر و موم برای هر خط لوله.

مفاصل غیر فلزی

مفصل کشش لاستیکی

از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست.

مفصل گسترش پارچه

مفصل گسترش پارچه عمدتاً از پارچه فیبر ، لاستیک و سایر مواد مقاوم در برابر دمای بالا ساخته شده است. این می تواند لرزش و تغییر شکل فن ها و لوله ها را جبران کند.مفاصل گسترش پارچه می توانند محوری را جبران کنند، محصولات جانبی و زاویه ای، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش سر و صدا، کاهش ارتعاش و غیره.آن را به ویژه مناسب برای لوله های انفجار داغ و دود و گرد و غبار لوله نیروگاهپارچه فیبر تعویض کننده غیر فلزی و پنبه عایق خود دارای عملکرد جذب صدا و عایق لرزش هستند.بنابراین آنها می توانند به طور موثر کاهش صدا و لرزش دیگساختار ساده، وزن کم و نگهداری آسان
