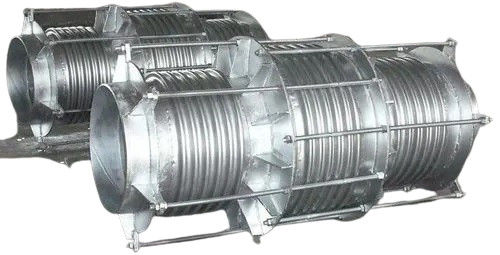

ODM DN65-DN3000 فلز Bellows مفاصل گسترش با دو فلنج

مفصل گسترش فلزی

مفصل گسترش آرنج

شکل دادن لوله به شکل U یا پیکربندی های جایگزین، شناخته شده به عنوان خم های تنش،یک شکل از مفصل انبساط است که از توانایی تغییر شکل انعطاف پذیر مواد برای جبران استفاده می کند.آنها دارای قدرت عالی، عمر طولانی و توانایی تولید در محل هستند. با این حال، آنها همچنین معایب مانند اشغال فضای قابل توجهی،نیاز به مصرف فولاد بیشتربا وجود این محدودیت ها، خم های تنش به طور گسترده ای در سیستم های مختلف لوله کشی بخار و لوله های طولانی استفاده می شود.

مفصل کشش بلوز

مفصل گسترش نطفه یک مفصل گسترش ساخته شده از نطفه فلزی است. این می تواند در امتداد جهت محوری لوله گسترش یابد و انقباض یابد و همچنین اجازه می دهد مقدار کمی خم شود.برای جلوگیری از تجاوز از مبلغ مجاز جبران خسارت، میله های محافظ یا حلقه ها در هر دو انتهای نطفه نصب می شوند و پشتیبانی های راهنما در هر دو انتهای لوله های متصل نصب می شوند. همچنین مفاصل گسترش زاویه ای و جانبی وجود دارد،که می تواند برای جبران تغییر شکل چرخش و تغییر شکل جانبی لوله کشی استفاده شودمزایای این مفاصل گسترش دهنده صرفه جویی در فضا، صرفه جویی در مواد، استاندارد سازی آسان و تولید انبوه است، اما معایب نسبتا کوتاه مدت است.مفاصل گسترش Bellows به طور کلی در خط لوله های کوتاه با دمای پایین و فشار استفاده می شودبا بهبود تکنولوژی تولید نطفه، دامنه کاربرد این نوع مفصل گسترش در حال گسترش است. در حال حاضر،مفاصل گسترش بادکنک می تواند در سیستم های لوله با فشار حداکثر 6 مورد استفاده قرار گیرد..0 MPa

مفصل کششی نوع اسلیپ

مفصل انبساط نوع اسلیپ شامل آستین های داخلی و خارجی است که اجازه حرکت محوری را می دهد و توسط یک جعبه پر کردن بسته بندی می شود. این برای انبساط محوری و چرخش لوله ها جبران می شود. با آستین ها، پوسته ها،و مواد مهر و موم،آنها جمع و جور هستند اما تعويض قابل توجهی را ارائه می دهند ایده آل برای آب داغ ، بخار و روغن ، آن را برای تعويض گسترش حرارتی حرکت می کنداز مهر های پویا با عملکرد بالا برای حرکت آزاد و مهر و موم استفاده می کند. با استفاده از مهر و موم مواد مصنوعی، آن را در برابر دماهای بالا، خوردگی و پیری تحمل می کند. آن را تضمین می کند شیب آکسیال و از نشت متوسط در داخل لوله جلوگیری می کند.

مفاصل غیر فلزی

مفصل کشش لاستیکی

از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست.

مفصل گسترش پارچه

مفاصل گسترش پارچه عمدتاً از پارچه فیبر، لاستیک و سایر مواد مقاوم در برابر دمای بالا تشکیل شده است.آنها برای جبران لرزش و تغییر شکل که توسط فن ها و لوله ها تجربه می شود، خدمت می کنند.. این مفاصل می توانند جبران محوری ، جانبی و زاویه ای را بدون تولید فشار مدیریت کنند ، که طراحی پشتیبانی را ساده می کند. آنها مقاومت در برابر خوردگی ، مقاومت در برابر دمای بالا ،کاهش سر و صدا، و کاهش ارتعاش. به ویژه برای لوله های انفجار داغ و لوله های دود و گرد و غبار در نیروگاه ها مناسب است.این تعویض کننده های غیر فلزی همچنین صدا را جذب می کنند و لرزش را به دلیل پارچه فیبر و پنبه عایق خود جدا می کنند.در نتیجه ، آنها به طور موثر صدا و ارتعاش در سیستم های دیگ و فن را کاهش می دهند. با ساختار ساده ، وزن سبک و نگهداری آسان ، مفاصل گسترش پارچه بسیار عملی هستند.
