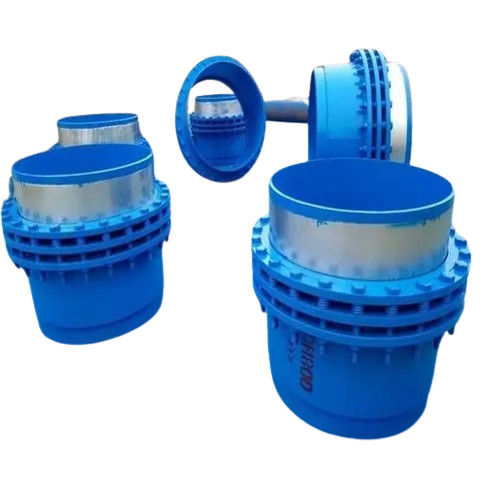

تعویض کننده های 304 فولاد ضد زنگ میله های گسترش مشترک DN100 با اتصال فلنج

مفصل گسترش فلزی

مفصل گسترش آرنج

خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود.

مفصل کشش بلوز

مفصل گسترش نطفه یک مفصل گسترش ساخته شده از نطفه فلزی است. این می تواند در امتداد جهت محوری لوله گسترش یابد و انقباض یابد و همچنین اجازه می دهد مقدار کمی خم شود.برای جلوگیری از تجاوز از مبلغ مجاز جبران خسارت، میله های محافظ یا حلقه ها در هر دو انتهای نطفه نصب می شوند و پشتیبانی های راهنما در هر دو انتهای لوله های متصل نصب می شوند. همچنین مفاصل گسترش زاویه ای و جانبی وجود دارد،که می تواند برای جبران تغییر شکل چرخش و تغییر شکل جانبی لوله کشی استفاده شودمزایای این مفاصل گسترش دهنده صرفه جویی در فضا، صرفه جویی در مواد، استاندارد سازی آسان و تولید انبوه است، اما معایب نسبتا کوتاه مدت است.مفاصل گسترش Bellows به طور کلی در خط لوله های کوتاه با دمای پایین و فشار استفاده می شودبا بهبود تکنولوژی تولید نطفه، دامنه کاربرد این نوع مفصل گسترش در حال گسترش است. در حال حاضر،مفاصل گسترش بادکنک می تواند در سیستم های لوله با فشار حداکثر 6 مورد استفاده قرار گیرد..0 MPa

مفصل کششی نوع اسلیپ

مفصل انبساط نوع اسلیپ شامل آستین های داخلی و خارجی است که قادر به حرکت محوری نسبی هستند و با یک جعبه پر کردن بسته شده اند. این امر باعث حرکت هم محوری پایب ها می شود.شامل لوله های هسته ایاین دستگاه با طراحی فشرده و ظرفیت تعویض بزرگ، مناسب آب گرم، بخار و مواد چرب است.آستین داخلی، به خط لوله متصل شده است، از یک طراحی محکم خود بسته کننده با عملکرد بالا استفاده می کند. آن را به طور آزاد در پوسته حرکت می کند تا گسترش و انقباض خط لوله را در بر بگیرد،اجراء الزامات مهر و مومیک مهر جدید از مواد مصنوعی بین پوسته و آستین داخلی در برابر دماهای بالا، خوردگی و پیری مقاومت می کند و از -40 تا 150 درجه سانتیگراد و تا 350 درجه سانتیگراد در شرایط خاص کار می کند.این تضمین می کند شیب محوری در حالی که جلوگیری از نشت متوسط.

مفاصل غیر فلزی

مفصل کشش لاستیکی

از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست.

مفصل گسترش پارچه

مفصل گسترش پارچه عمدتاً از پارچه فیبر ، لاستیک و سایر مواد مقاوم در برابر دمای بالا ساخته شده است. این می تواند لرزش و تغییر شکل فن ها و لوله ها را جبران کند.مفاصل گسترش پارچه می توانند محوری را جبران کنند، محصولات جانبی و زاویه ای، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش سر و صدا، کاهش ارتعاش و غیره.آن را به ویژه مناسب برای لوله های انفجار داغ و دود و گرد و غبار لوله نیروگاهپارچه فیبر تعویض کننده غیر فلزی و پنبه عایق خود دارای عملکرد جذب صدا و عایق لرزش هستند.بنابراین آنها می توانند به طور موثر کاهش صدا و لرزش دیگساختار ساده، وزن کم و نگهداری آسان
