قطر واحد و یونیورسال بسته شده در حال گسترش مشترک DN100 ~ DN3000mm

مفصل کشش بند

• مفصل گسترش تک بادکنک بسته شده

مفصل گسترش یک نفخ متصل به یک نفخ است که به یک انتهای متصل شده با انتهای جوش خورده یا انتهای فلنج های ثابت متصل است.تفاوت در این است که یک سیستم میله بند قابل تحمل فشار فشار است.این در درجه اول برای جذب جابجایی محوری و مقدار کمی جابجایی جانبی استفاده می شود. میله بند به عنوان یک میله جابجایی محدود کننده عمل می کند و مجهز به یک دستگاه توقف است.اجازه جابجایی محوری به یک موقعیت تنظیم شده. هنگامی که با دو میله بند مجهز است ، همچنین می تواند حرکت زاویه ای را در یک هواپیما جذب کند. این نوع مفصل گسترش برای سیستم های لوله کشی بدون لنگر اصلی مناسب است.به خاطر ساختار ساده و هزینه کمش، که این موضوع را در هر جایی که امکان پذیر است در تاسیسات لوله کشی در اولویت قرار می دهد.

فشار طراحی: 0.1 ~ 0.25MPa

دمای طراحی: -25~800°C

نوع اتصال: فلنج/لحام

قطر اسمی: DN100 ~ DN3000mm [قابل تنظیم به هر اندازه]

استاندارد: EJMA، ASME، GB/T 12777-2019

مواد سفارشی: فولاد ضد زنگ سری 300، Inconel600، Inconel625، Incoloy800، Incoloy825، FN-2، B315

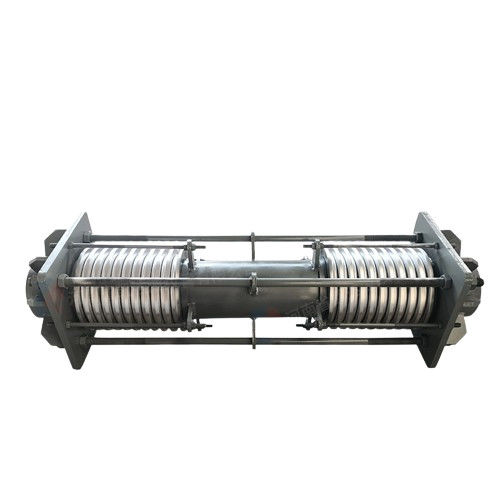

• مفصل کشش همه جانبه

مفصل انبساط بادکنک های جهانی شامل دو بادکنک است که با یک لوله واسطه متصل شده اند، همراه با میله های بند، صفحات پایانی، شلوار های کروی و مخروطی و سایر اجزای ساختاری.سیستم میله بند می تواند جابجایی جانبی در هر هواپیما جذب و مقاومت فشار فشار از بادکنک. میله های بند در دو یا چند مجموعه به طور یکنواخت در اطراف محور مفصل گسترش توزیع شده اند.مفصل گسترش می تواند به طور آزاد در هر دو زاویه و جهت جانبی منحرف شودبا این حال، هنگامی که سه یا بیشتر میله های ربط نصب می شوند، فقط انحراف جانبی ممکن است.

فشار طراحی: 0.1 ~ 2.5MPa

دمای طراحی: -25~800°C

نوع اتصال: فلنج/لحام

قطر اسمی: DN100 ~ DN3000mm [قابل تنظیم به هر اندازه]

استاندارد: EJMA، ASME، GB/T 12777-2019

مواد سفارشی: فولاد ضد زنگ سری 300، Inconel600، Inconel625، Incoloy800، Incoloy825، FN-2، B315
