مفصل گسترش فلزی

مفصل گسترش آرنج

خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود.

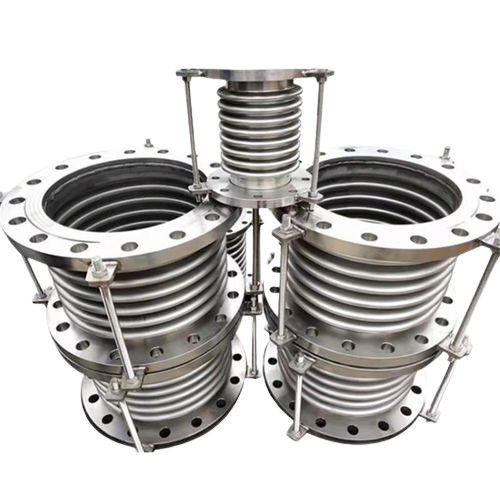

مفصل کشش بلوز

مفصل گسترش نطفه از نطفه های فلزی استفاده می کند تا اجازه گسترش محوری / انقباض و خم شدن کمی در خط لوله را دهد. میله های محافظ / حلقه ها و پشتیبانی های راهنما از جبران بیش از حد جلوگیری می کنند.مفاصل زاویه ای و جانبی با تغییر شکل چرخش و جانبی مقابله می کنندمزایای آن شامل صرفه جویی در فضا، بهره وری مواد، استاندارد سازی و تولید انبوه، اما با طول عمر کوتاه تر است. معمولا در لوله های کوتاه با دمای پایین و فشار پایین استفاده می شود.با پیشرفت تکنولوژی، دامنه کاربرد آن در حال گسترش است، اکنون برای سیستم های تا 6.0 MPa مناسب است.

مفصل کششی نوع اسلیپ

مفصل کشش نوع اسلیپ دارای آستین های داخلی و خارجی است که می توانند به صورت محوری نسبت به یکدیگر حرکت کنند و با یک جعبه پر کردن بسته بندی می شوند. عمدتا از آستین ها، پوسته ها و مواد مهر و موم تشکیل شده است.آن را برای گسترش محوری و چرخش در خط لوله جبراناین دستگاه با کمکی و با تعویض بسیار زیاد، مناسب آب گرم، بخار و مواد چرب است.به طور آزاد در داخل پوسته حرکت می کند به عنوان خط لوله گسترش می یابد یا انقباضمواد جدید مهر و موم مصنوعی، مقاوم در برابر دماهای بالا، خوردگی و پیری، عملکرد ضد نشت را تضمین می کند.با دمای پایدار از -40 تا 150 درجه سانتیگراد (یا تا 350 درجه در موارد خاص)این مفصل نه تنها باعث می شود که حرکت محوری آسان شود بلکه از نشت رسانه داخلی نیز جلوگیری می کند.

مفاصل غیر فلزی

مفصل کشش لاستیکی

از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست.

مفصل گسترش پارچه

مفاصل گسترش پارچه، ساخته شده از پارچه فیبر، لاستیک و سایر مواد مقاوم در برابر دمای بالا، جبران لرزش و تغییر شکل در فن ها و کانال ها را فراهم می کند.اونا ميتونن محوري، حرکات جانبی و زاویه ای، دارای ویژگی هایی مانند فشار صفر، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی و گرما، کاهش صدا و ارتعاش است.ایده آل برای لوله های انفجار داغ و لوله های دود / گرد و غبار در نیروگاه ها، پارچه تعویض کننده غیر فلزی و پنبه عایق به طور ذاتی صدا را جذب می کنند و لرزش ها را جدا می کنند و به طور قابل توجهی صدا و لرزش در دیگ ها، فن ها و سایر سیستم ها را کاهش می دهند.ساختار ساده اش، طراحی سبک وزن و آسایش نگهداری جذابیت آن را بیشتر می کند.
