فولاد ضد زنگ 304/316L فلز Bellows مفاصل گسترش جبران کننده برای خط لوله

مفصل گسترش فلزی

مفصل کشش آرنج

مفاصل گسترش U-shaped، که به عنوان خم های تنش نیز شناخته می شوند، برای استفاده از انحراف لاستیک شکل خود برای جبران در سیستم های لوله کشی طراحی شده اند.آنها به خاطر ساختار قوی و طول عمرشان شناخته می شوندبا این حال، آنها به فضای قابل توجهی نیاز دارند، فولاد زیادی مصرف می کنند و مقاومت اصطکاک بالایی دارند.این مفاصل عمدتاً در لوله های بخار و شبکه های لوله کشی گسترده به دلیل دوام و عملکرد جبران استفاده می شوند.

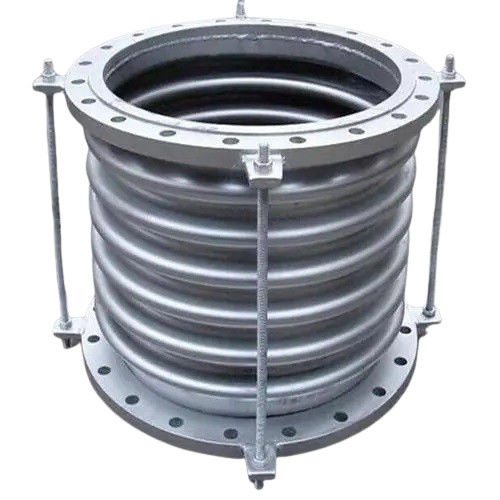

مفصل کشش بلوز

مفاصل گسترش bellows از bellows فلزی ساخته شده است، اجازه می دهد تا برای گسترش محوری، انقباض و خم شدن جزئی.آنها مجهز به میله های محافظ یا حلقه ها و پشتیبانی های راهنما برای کنترل جبران در محدوده های امن هستنداین نوع همچنین شامل مفاصل زاویه ای و جانبی برای مقابله با انحرافات چرخش و جانبی لوله است. مزایای اصلی مفاصل گسترش نطفه طراحی جمع و جور آنها است.بهره وری مواد، سهولت استاندارد سازی و مناسب بودن برای تولید انبوه. با این حال، آنها تمایل به داشتن یک عمر کوتاه تر در مقایسه با انواع دیگر دارند. به طور سنتی در کوتاه، فشار پایین استفاده می شود،و لوله های کم دما، پیشرفت در تکنولوژی تولید استفاده از آنها را به سیستم هایی با فشار تا 6.0 MPa گسترش داده است.

مفصل کششی نوع اسلیپ

مفاصل کششی نوع اسلیپ شامل آستین های داخلی و خارجی هستند که به نسبت یکدیگر به صورت محوری حرکت می کنند و با یک جعبه پر کردن برای حفظ تراز و جلوگیری از نشت مهر و موم می شوند.این مفاصل طراحی شده اند برای مدیریت گسترش محوری و تنظیم چرخش در هر زاویه، که آنها را برای سیستم هایی که از آب گرم، بخار و رسانه های چرب استفاده می کنند ایده آل می کند. طراحی جمع و جور باعث جبران قابل توجهی از گسترش حرارتی می شود.مجهز به یک مهر و موم پویا با عملکرد بالا، از داخل پوسته بیرونی حرکت می کند تا با حفظ قابلیت های محکم مهر و موم سازگار شود. مهر و موم ها، ساخته شده از مواد مصنوعی پیشرفته،قادر به تحمل دما از -40 تا 150 درجه سانتیگراد هستند، و تا 350 درجه سانتیگراد در سناریوهای خاص، ارائه مقاومت بسیار عالی در برابر خوردگی و پیری. این طراحی تضمین حرکت محوری موثر و جلوگیری از نشت متوسط است.

مفاصل غیر فلزی

مفصل کشش لاستیکی

این مفصل توسعه از مواد کامپوزیت لاستیکی و فیبر لاستیکی ساخته شده است، همراه با فلنج های فولادی، آستین ها و مواد عایق بندی.این به طور عمده برای ایجاد اتصالات انعطاف پذیر بین فن و کانال استفاده می شودویژگی های کلیدی شامل جذب شوک، کاهش صدا، مهر و موم موثر و مقاومت در برابر رسانه های مختلف است. علاوه بر این، جابجایی و نصب آسان را ارائه می دهد.که آن را به یک عنصر ایده آل برای تقویت اقدامات حفاظت از محیط زیست تبدیل می کند.، به ویژه در مدیریت سیستم های حذف دود و گرد و غبار.

مفصل گسترش پارچه

مفصل گسترش پارچه از پارچه فیبر، لاستیک و مواد مقاوم در برابر دماهای بالا ساخته شده است.قادر به کنترل محوری، حرکات جانبی و زاویه ای، این مفصل مزایای مانند عدم نیاز به بار فشار، مقاومت در برابر خوردگی و مقاومت در دمای بالا را ارائه می دهد.به خصوص در کاهش صدا و ارتعاش موثر است، باعث می شود آن را مناسب برای لوله های انفجار داغ و لوله های دود و گرد و غبار در نیروگاه ها باشد.ساختار ساده و سهولت نگهداری آن را به یک انتخاب بهینه برای سیستم هایی که نیاز به جذب صدا و عایق لرزش دارند، تبدیل می کند.
