DN100~DN3000mm مفاصل گسترش لوله های شانه دار / مفاصل گسترش لوله های فولادی

1. مفاصل کششی با آویز

مفصل کشش تک گره دار

این نوع مفصل گسترش، جابجایی زاویه ای را از طریق تغییر زاویه آن جذب می کند.فشار و فشار از واحد محور بادکنک گسترش مفصل توسط محور تحمل می شود، که تضمین می کند که مفصل انبساط نمی تواند حرکت محوری را جذب کند و بادکنک های فلزی را از چرخش محافظت می کند. به طور معمول دو یا چند واحد در ترکیب استفاده می شود.با ظرفیت جبران آنها متناسب با فاصله.

• فشار طراحی: 0.1 ~ 2.5 MPa
• دمای طراحی: -25~800°C
• نوع اتصال: فلنج/لحام
• قطر اسمی: DN100 ~ DN3000mm [قابل تنظیم به هر اندازه]
• استاندارد: EJMA، ASME، GB/T 12777-2019

2مفصل کششی جهانی

متشکل از دو نطفه که با یک لوله واسطه به هم متصل شده اند، همراه با یک پین، صفحه های میله ای، صفحه های بلند و سایر اجزای ساختاری.این مفصل گسترش جذب جابجایی جانبی و زاویه ای در داخل یک هواپیما در حالی که مقاومت فشار فشار از بادکنکبه طوری که فشار به نقاط ثابت و ریل های راهنمای سیستم لوله کشی منتقل نمی شود.محور تضمین می کند که مفصل گسترش نمی تواند حرکت محوری را جذب کند و برای محافظت از نطفه های فلزی از چرخش استفاده می شوددر طراحی، فشار جذب شده توسط پیچ باید بیش از مقدار جذب آن باشد. به طور معمول دو یا چند واحد در ترکیب استفاده می شود، با ظرفیت جبران آنها متناسب با فاصله.

• فشار طراحی: 0.1 ~ 2.5 MPa
• دمای طراحی: -25~800°C
• نوع اتصال: فلنج/لحام
• قطر اسمی: DN100 ~ DN3000mm [قابل تنظیم به هر اندازه]
• استاندارد: EJMA، ASME، GB/T 12777-2019

3مفصل کشش گيمبال

متشکل از دو نطفه متصل به یک لوله اتصال و یک سیستم دو گیمبال دایره ای،این مفصل گسترش می تواند حرکات جانبی قابل توجهی را در هر سطح و حرکات زاویه ای را در هر جهت جذب کندگیمبال می تواند دایره ای یا مربع باشد. برای گیمبال دایره ای، باید چرخش آنها در نظر گرفته شود، در حالی که برای مربع، عدم ثبات ناشی از خم شدن باید در نظر گرفته شود. به دلیل گیمبال،انگشت، و توانایی صفحه های میله ای برای مقاومت در برابر فشار فشار و سایر نیروهای خارجی اضافی، مفصل گسترش فشار فشار داخلی را بدون اعمال نیروی خارجی بر روی لوله جذب می کند.به همین ترتیبساده سازی نصب پایپ لاین امکان پذیر است.

محدوده کاربرد: سیستم های مختلف لوله کشی پیچیده، جبران جابجایی زاویه ای در سیستم های لوله کشی فضایی مختلف مانند لوله های L-shaped، Z-shaped و U-shaped.

• فشار طراحی: 0.1 ~ 4 MPa
• دمای طراحی: -25~800°C
• نوع اتصال: فلنج/لحام
• قطر اسمی: DN100 ~ DN5500mm [قابل تنظیم به هر اندازه]
• استاندارد: EJMA، ASME، GB/T 12777-2019

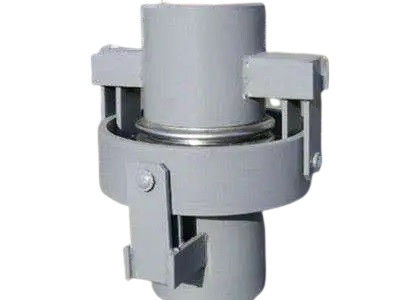

4. مفصل تک گيمبال بيلز

این نوع مفصل گسترش می تواند جابجایی زاویه ای از خط لوله را در هر سطح جذب کند. متشکل از یک ساختار گیمبال - گیره از جمله یک پین، گیمبال، صفحه گیره و صفحه بلند،این نه تنها فشار فشار لوله را محدود می کند بلکه جابجایی زاویه ای را در هر هواپیما جذب می کند• مفصل انبساط فشار داخلی را بدون اعمال نیروی خارجی بر روی لوله جذب می کند، بنابراین نصب ساده لوله پشتیبانی امکان پذیر است.گيمبال ميتونه دايره اي يا مربعي باشهبرای گیمبال های دایره ای، تورک آنها باید در نظر گرفته شود، در حالی که برای مربع ها، عدم ثبات ناشی از خم شدن باید در نظر گرفته شود.

محدوده کاربرد: سیستم های مختلف لوله کشی پیچیده، جبران جابجایی زاویه ای در سیستم های لوله کشی فضایی مختلف مانند لوله های L-shaped، Z-shaped و U-shaped.

• فشار طراحی: 0.1 ~ 4.0 MPa
• دمای طراحی: -25~800°C
• نوع اتصال: فلنج/لحام
• قطر اسمی: DN100 ~ DN3000mm [قابل تنظیم به هر اندازه]
• استاندارد: EJMA، ASME، GB/T 12777-2019
