جزئیات محصول
محل منبع: چین
نام تجاری: HNEENERGY
گواهی: ASME, ANSI, DIN, JIS,ISO etc.
شماره مدل: اتصال انبساطی M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کیس چوبی یا پالت یا طبق نیاز مشتری
زمان تحویل: 7-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 30000 قطعه در ماه
پشتیبانی سفارشی: |
OEM، ODM |
ارتباط: |
فلنج |
مواد: |
فولاد ضد زنگ |
اندازه: |
DN100 ~ DN3000mm [به هر اندازه ای سفارشی می شود] |
پشتیبانی سفارشی: |
OEM، ODM |
ارتباط: |
فلنج |
مواد: |
فولاد ضد زنگ |
اندازه: |
DN100 ~ DN3000mm [به هر اندازه ای سفارشی می شود] |

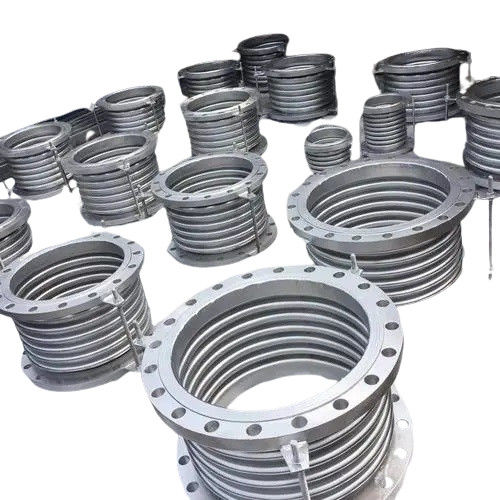

1. مفاصل کشش (کمپانساتورها)
مقدمه به مفاصل انبساط (تعویض کننده ها)
مفاصل کششی، که به عنوان جبران کننده نیز شناخته می شوند، ساختارهای انعطاف پذیر هستند که شامل نطفه های لاستیکی به عنوان عنصر اصلی کار خود هستند. آنها با اتصال، پشتیبانی، فلنج، لوله،و لوازم جانبیاین مفاصل که بر روی پوسته کشتی یا لوله کشی نصب می شوند، به طور موثر فشار اضافی ناشی از نوسانات دمایی و لرزش های مکانیکی را جبران می کنند.با استفاده از گسترش و انقباض نطفه ها، آنها با تغییرات ابعادی در خط لوله ها، لوله ها و ظروف به دلیل گسترش و انقباض حرارتی سازگار می شوند. علاوه بر این، آنها جابجایی محوری، جانبی و زاویه ای را در نظر می گیرند.کاربرد آنها شامل کاهش سر و صدای و ارتعاش است، و همچنین سیستم های تامین گرما.
برای کاهش تغییر شکل یا آسیب به لوله های گرمایش ناشی از گسترش حرارتی یا استرس دمایی، تعادل کننده ها برای تعادل این گسترش ها نصب می شوند.در نتیجه کاهش فشار بر روی دیواره های لوله و به حداقل رساندن نیروهای عمل بر روی دریچه ها یا سازه های پشتیبانی.
با عملکرد قابل اعتماد، عملکرد عالی و طراحی جمع و جور، مفاصل گسترش در صنایع مانند مهندسی شیمی، فلزات سازی و انرژی هسته ای به طور گسترده ای استفاده می شود.در میان اشکال مختلف مفاصل گالونی، طراحی U شکل غالب است، و سپس مفاصل Ω شکل و C شکل. مفاصل گسترش لوله بر اساس روش های جبران ساختاری، از جمله جهانی، فشار متعادل،محور دار، و مفاصل گسترش گيمبال
| ماده اصلی | طبقه بندی | توضیحات |
|
مفصل گسترش فلزی |
مفصل گسترش آرنج |
خم کردن لوله به شکل U یا شکل دیگر، که به عنوان خم کردن تنش نیز شناخته می شود، نوعی از مفصل گسترش است که از توانایی تغییر شکل لاستیک شکل برای جبران استفاده می کند.مزايايش قدرت خوبيه، عمر طولانی و تولید در محل. معایب آن ها، استفاده از فضای زیاد، مصرف فولاد بالا و مقاومت در برابر اصطکاک بالا است.این نوع از مفصل گسترش به طور گسترده ای در لوله های بخار مختلف و لوله های طولانی استفاده می شود. |
|
مفصل کشش بلوز
|
مفاصل کششی Bellows، ساخته شده از فلز Bellows، ارائه می دهد گسترش محوری و انقباض همراه با ظرفیت خم کردن کمی. میله های محافظ یا حلقه ها از گسترش بیش از حد جلوگیری می کنند،در حالی که حمایت های راهنما ثبات را تضمین می کنند. انواع زاویه ای و جانبی برای جبران انحرافات چرخش و جانبی است. مزایای شامل بهره وری از فضا و مواد، سهولت استاندارد سازی و تولید انبوه است.اونها طول عمر محدودي دارند. معمولاً برای لوله های کوتاه ، با دمای پایین و فشار پایین مناسب است ، پیشرفت در فناوری تولید کاربردهای آنها را گسترش می دهد. در حال حاضر ، آنها تا 6.0 MPa فشار در سیستم های لوله قابل اجرا هستند. |
|
|
مفصل کششی نوع اسلیپ |
مفصل انبساط نوع اسلیپ دارای آستین های داخلی و خارجی است که اجازه حرکت محوری را می دهد و با جعبه پر کردن مهر و موم می شود.و مواد مهر و موماستفاده می شود برای جبران گسترش محوری و چرخش در خط لوله در هر زاویه ای، آن را جمع و جور اما ارائه جبران قابل توجهی، مناسب برای آب داغ، بخار، و رسانه های چربی.این از طریق کشش حرارتی با کشش آستین در برابر بیرونی جبران می شودبا استفاده از یک مهر و موم پویا با عملکرد بالا با مواد مصنوعی، مقاومت در برابر دماهای بالا، خوردگی و پیری، با محدوده دما از -40 تا 150 درجه سانتیگرادکه در موارد خاص تا ۳۵۰ درجه سانتیگراد افزایش می یابد. تضمین کشش محوری و جلوگیری از نشت متوسط، این یک راه حل همه کاره برای سیستم های لوله است. |
|
|
مفاصل غیر فلزی |
مفصل کشش لاستیکی |
از مواد کامپوزیت لاستیکی و فیبر لاستیکی ، فلنج های فولادی ، آستین ها و مواد عایق بندی تشکیل شده است ، عمدتاً برای اتصالات انعطاف پذیر بین فن ها و لوله های مختلف استفاده می شود.وظايفش شامل جذب شوک، کاهش صدا، مهر و موم، مقاومت متوسط، جابجایی و نصب آسان.حذف دود و گرد و غبار در زمینه حفاظت از محیط زیست. |
|
مفصل گسترش پارچه |
مفصل گسترش پارچه عمدتاً از پارچه فیبر ، لاستیک و سایر مواد مقاوم در برابر دمای بالا ساخته شده است. این می تواند لرزش و تغییر شکل فن ها و لوله ها را جبران کند.مفاصل گسترش پارچه می توانند محوری را جبران کنند، محصولات جانبی و زاویه ای، با ویژگی هایی مانند عدم فشار، طراحی پشتیبانی ساده، مقاومت در برابر خوردگی، مقاومت در برابر دمای بالا، کاهش سر و صدا، کاهش ارتعاش و غیره.آن را به ویژه مناسب برای لوله های انفجار داغ و دود و گرد و غبار لوله نیروگاهپارچه فیبر تعویض کننده غیر فلزی و پنبه عایق خود دارای عملکرد جذب صدا و عایق لرزش هستند.بنابراین آنها می توانند به طور موثر کاهش صدا و لرزش دیگساختار ساده، وزن کم و نگهداری آسان |
طیف متنوعی از آلیاژها و فلزات با عملکرد بالا برای کاربردهای مختلف صنعتی در دسترس هستند. این موارد عبارتند از:
فولاد ضد زنگ فوق آستنیتی: 254SMO، 904L، و AL6XN مقاومت خوردگی استثنایی را در محیط های شدید ارائه می دهند.
فولاد ضد زنگ دوگانه: 2205 فولاد دو مرحله ای (S31803) ترکیبی از خواص فولادی استنتیک و فریت استنلیس است که منجر به قدرت بالا و مقاومت در برابر خوردگی می شود.
فولاد آلیاژ بر پایه نیکل: انواع مختلفی از آلیاژ های INCOLOY و INCONEL، از جمله 800/800H/800HT/840/825 و 600/601/690/625/X-750, مقاومت در برابر دمای بالا و مقاومت عالی در برابر خوردگی را فراهم می کنند.
آلیاژ هستلوئی: نسخه های C-276, C-22 و X در محیط های پردازش شیمیایی مقاومت در برابر خوردگی برتر را ارائه می دهند.
نیکل خالص: N4 و N6 (Ni200، Ni201) انواع نیکل خالص هستند که برای کاربردهایی که نیاز به هدایت الکتریکی بالا و مقاومت در برابر خوردگی دارند استفاده می شوند.
صفحه تیتانیومی برای چاپ: صفحه های تیتانیومی GR1، GR2، TA1 و TA2 سبک وزن و با این حال قوی هستند، مناسب برای چاپ و سایر کاربردهایی که نیاز به مقاومت در برابر خوردگی و دوام دارند.
فولاد ضد زنگ استنیتیک: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, و SUS316Ti انواع فولاد ضد زنگ مورد استفاده قرار می گیرند که مقاومت و قابلیت شکل گیری خوبی دارند.
2. مفاصل گسترش فلزی (کمپانساتورها)
